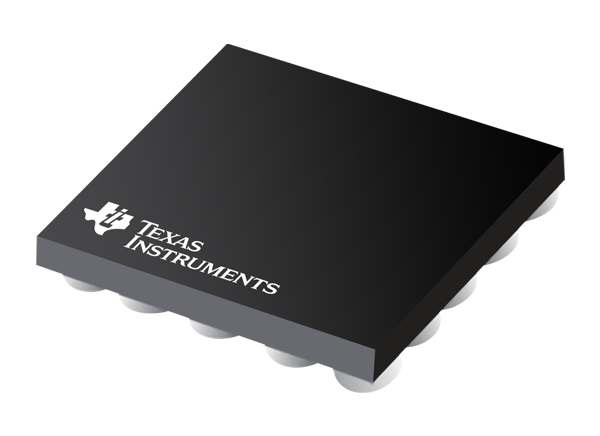

德州仪器bq25123电池充电管理解决方案是一款高度集成的电池充电管理IC，集成了可穿戴设备最常见的功能。这些功能包括线性充电器，调节输出，负载开关，手动复位定时器，电池电压监视器。集成降压转换器是一种高效、低I(Q)开关，使用DCS-Control ，可将轻载效率扩展到10µa负载电流。运行和关机期间的低静态电流使电池寿命最大化。设备支持5mA到300mA的充电电流。通过I(2)C接口可编程输入限流、充电电流、降压变换器输出电压、LDO输出电压等参数。

电池是使用标准的锂离子充电剖面三相(预充电，恒流，恒压)。基于电压的JEITA兼容电池组热敏电阻监测输入(TS)，监测电池温度和自动改变充电参数，以防止电池充电超出其安全温度范围。充电器为5V USB输入进行了优化，具有20V的耐受性，可以承受线路瞬变。buck变换器由输入端或电池驱动。在纯电池模式下，设备可以从4.65V的电池运行。

德州仪器bq25123的可配置负载开关通过断开不经常使用的设备来实现系统优化。手动复位定时器允许多个不同的配置选项wake或复位优化。一个简单的基于电压的监视器以2%的增量(从编程V(BATREG)的60%到100%)向主机提供电池水平信息。

特性

• 增加两次充电之间的系统运行时间

• 可配置300mA降压调节器

• 700nA(典型)I(q)，开启降压转换器(空载)

• 可配置负载开关或100mA LDO输出

• 高达300mA的充电电流，快速充电

• 0.5%精确的电池电压调节(可配置从3.6V到4.65V的10mV步骤)

• 可配置的终端电流降至500µA

• 简单的电压电池监视器

• 高度集成的解决方案，占地面积小

• 2.5mm x 2.5mm WCSP封装和6个外部组件的最小解决方案

• 按键式唤醒和复位与可调计时器

• 系统供电和电池充电的电源路径管理

• 电源路径管理使能<50nA船舶模式电池静态电流最长的货架寿命

• 电池充电器工作在3.4V到5.5V(IN) (5.5V OVP / 20V容忍)

• 专用引脚用于输入电流限制、充电电流、终止电流和状态输出

• (2) C通信控制

• 充电电压和电流

• 终止阈值

• 输入电流限制

• VINDPM阈值

• 计时器的选项

• 负荷开关控制

• 故障和状态的中断控制

• 系统输出电压调整

• LDO输出电压调整

应用程序

• 智能手表和其他可穿戴设备

• 健身器材

• 健康监控医疗配件

• 可充电的玩具

简化的示意图
