摘要: 具有0.6欧姆通态电阻和5000Vrms隔离电压的常闭光电耦合器。

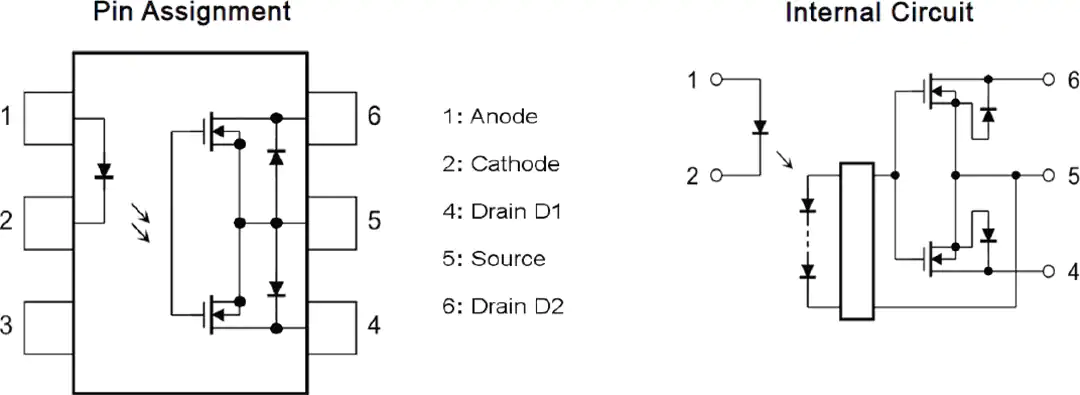

东芝TLP4590A和TLP4590AF光电继电器集成了一个光耦合的光电MOSFET红外发光二极管。这些装置被设计用来取代机械继电器,以节省空间和提高可靠性。TLP4590A和TLP4590AF光电继电器通常是关闭的(1-Form-B),具有低0.6欧姆通态电阻。这些设备还具有5000Vrms的隔离电压,使其成为需要加强绝缘的应用的理想选择。
东芝TLP4590A和TLP4590AF光电继电器采用紧凑的6针DIP封装,具有通孔和表面安装引线选项。
常闭(1-Form-B)
开态电流(I(上))
一个连接:1200 ma
B连接:1200 ma
C连接:2400 ma
开态电阻(R(上))
一个连接:0.6欧姆
B连接:0.3欧姆
C连接:0.15欧姆
60V (min)输出端电压(V(OFF))
2.0mA(最大)触发LED电流(I(FC))
0.9pF总电容(C(S))
5000Vrms隔离电压(BV(S))

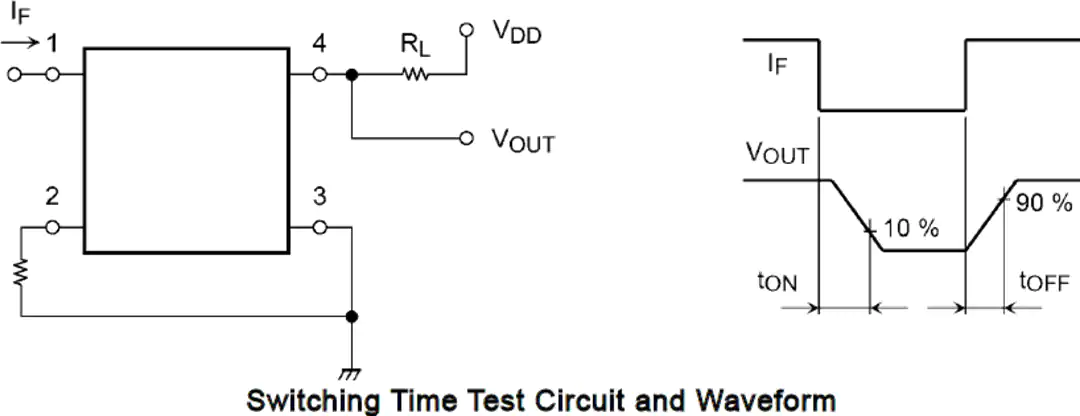

典型开启时间0.3ms
2.0ms典型关断时间
-40°C至+110°C工作温度范围(T(opr))
+125°C结温(T(J))

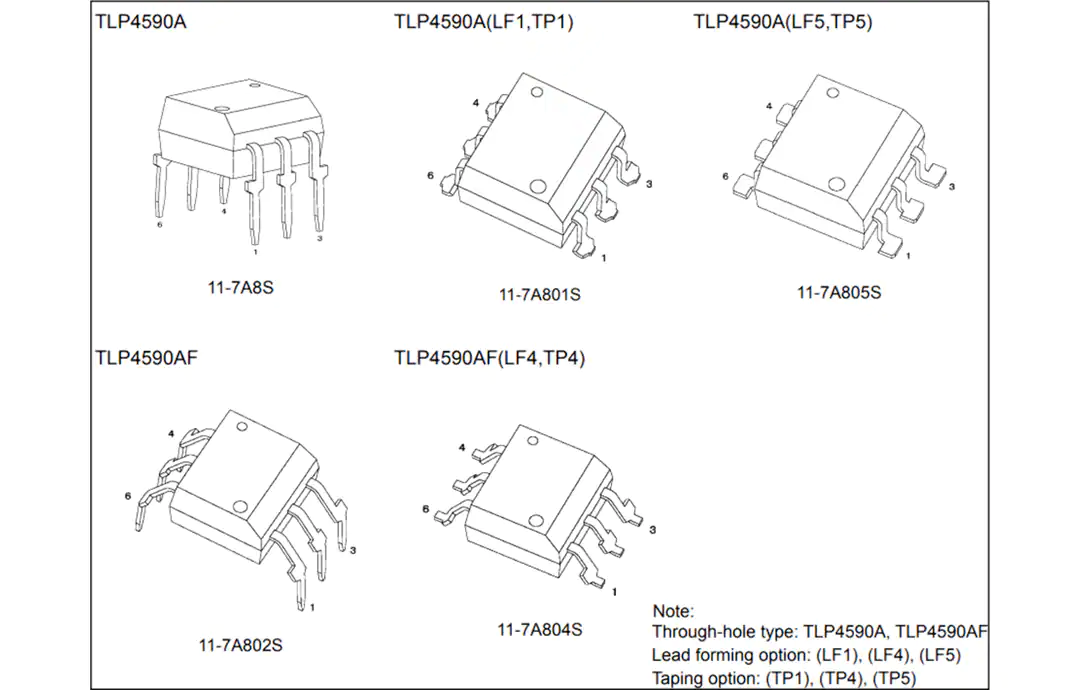

可提供6引脚DIP封装,宽引脚间距,表面安装引脚形式
供暖、通风和空调(HVAC)
安全系统
工厂自动化
电力供应
测量仪器
机械继电器更换
