Maxim MAXREFDES178 Cube Camera参考设计是基于MAX78000和MAX32666微控制器，帮助系统设计师通过概念验证阶段加速边缘解决方案中的AI。MAXREFDES178配备了两个MAX78000 AI加速微控制器，BLE5无线连接，锂离子电池，彩色图像传感器和数字麦克风。连接连接板和AI板的是一根短的33位挠性线缆。MAX78000是Arm Cortex M4F微控制器，带有卷积神经网络(CNN)加速器单元。MAX78000独特的节能架构使电池供电的人工智能可以应用于人脸识别和关键字识别等边缘应用。

Maxim Integrated MAXREFDES178 Cube Camera Reference Design MAXREFDES178 Cube Camera参考设计Maxim Integrated MAXREFDES178 Cube Camera参考设计MAXREFDES178 Cube Camera参考设计

• 下载MAXREFDES178 Android应用程序

特性

• 两个MAX78000 Arm Cortex -M4F微控制器与CNN加速器

• BLE5无线连接

• 锂电池供电

• 彩色图像传感器

• 数字麦克风

• 多种音频编解码器立体声音频输入和输出

• 彩色TFT电容触摸液晶显示

• 微型SD连接器

• 板载QSPI FLASH和QSPI SRAM

 内容

• MAXREFDES178_Connectivity_Board

• MAXREFDES178_AI_Board

• 外壳

• 33-position flex电缆

• 液晶显示器

• 电池

• 按钮

设计支持

• 连接板

• 示意图

• PCB布局

• 工厂包装

• 物料清单

• 人工智能板

• 示意图

• PCB布局

• 工厂包装

• 物料清单

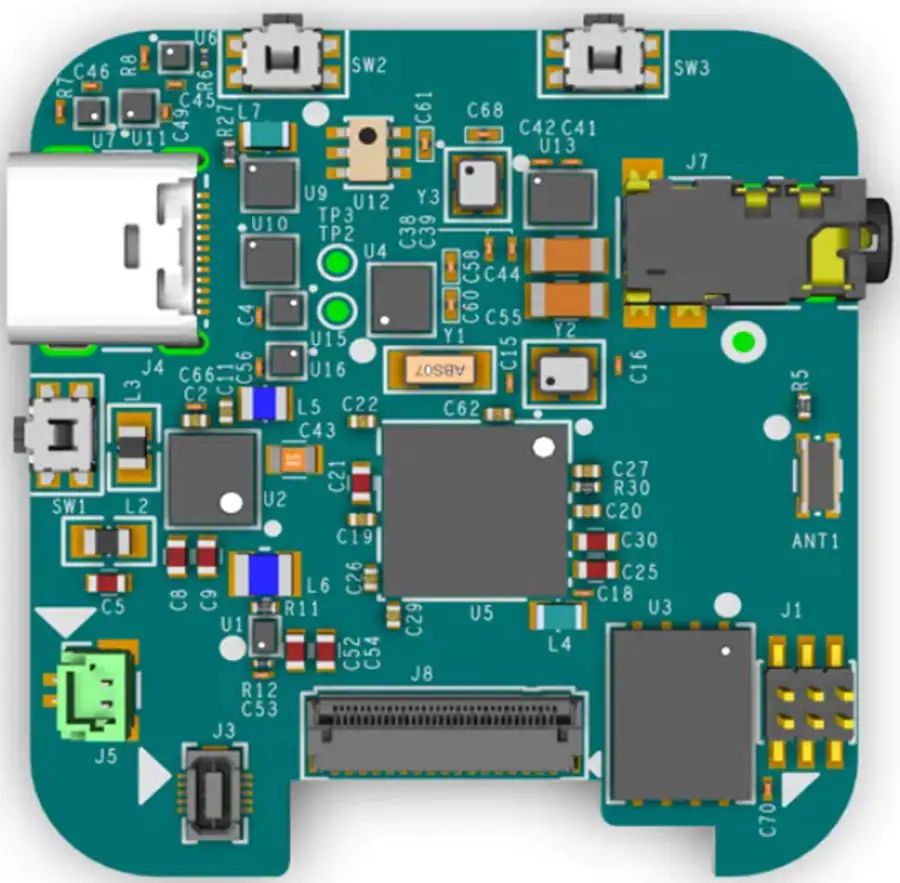

板布局

信息图表
