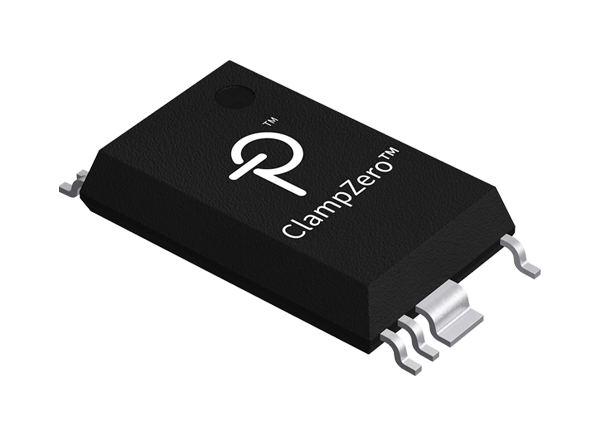

Power integration clampzero 有源箝位ic与InnoSwitch 4系列集成电路配对，以消除由于箝位和主开关的开关损耗造成的能量浪费。这种组合极大地提高了供电效率，轻松超过95%，同时保持了反激式架构的灵活性和低组件数量。

Power Integrations的ClampZero ic是一种有源箝位电路，可以回收否则会浪费掉的漏感能量。ClampZero集成了高侧电源开关和电平移位自偏置控制器，接收连接到InnoSwitch4主控制器的低侧收发器的通信。

通过在ClampZero的关闭和InnoSwitch4电源开关的开启之间精确定时实现零电压开关，这完全消除了开关损耗。这种同步开关的整体效果，连同InnoSwitch4 PowiGaN开关，是一种反激变换器，具有零初级钳位和功率开关损耗。这使得高密度、无散热的反激式设计达到135W。

特性

• 高度集成，占地面积小


• 消除InnoSwitch4主开关的开关损耗

• 捕获并回收漏电电感能量

• 显著提高供电效率

• 与InnoSwitch4无缝对接

• 直接由InnoSwitch4旁路引脚供电

• 自偏压在启动

• 在DCM和CCM模式下运行

• 先进的保护/安全功能


• 集成温度传感和滞后热关机

• 绿色的包


• 不含卤素，符合RoHS

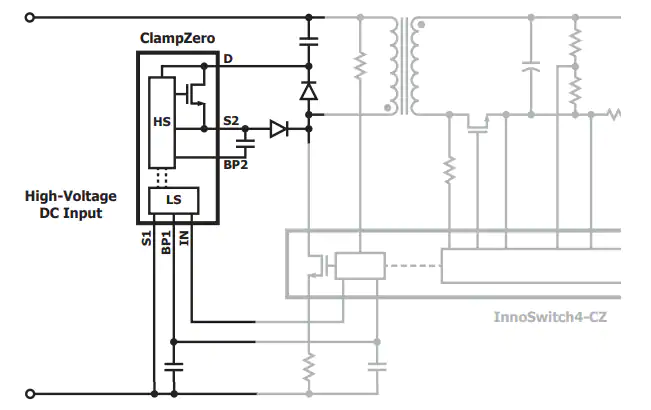

应用程序示意图

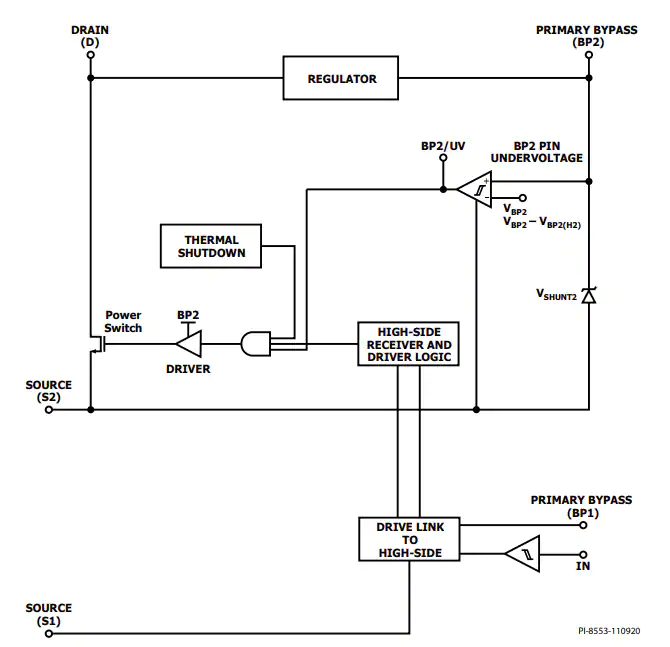

框图
