德州仪器TS3DV642-Q1 12通道差分1到2/2到1多路复用器是一种模拟的、高速的双向无源多路复用或双路复用配置开关，可用于许多高速差分接口，数据速率高达6Gbps。它适用于许多应用程序，包括HDMI 1.4 / 2.0，显示端口1.4，和Mipi DPHY / CPHY DSI / CSI-2。TS3DV642-Q1支持差分和单端信令，几乎兼容大多数标准和非标准接口。TS3DV642-Q1的动态特性允许高速切换，信号眼图衰减最小，增加的抖动很小。该器件的硅设计在信号的更高频谱上获得了极佳的频率响应。该设备支持差分信令，共模电压范围(CMV)为0 ~ 3.6V。该设备还支持0到5.5V单端CMOS信号。德州仪器TS3DV642-Q1的功耗为45µa。该设备还提供了一个关机模式，其中所有通道都变成Hi-Z，该设备以最小的功率运行。

特性

• 汽车Q100合格

• 温度范围-40°C至105°C(2级)

• 支持6个差分或12个单端信号或其他差分/单端组合

• 支持HDMI 1.4b / 2.0，显示端口1.4 HBR2, DP++， Mipi DPHY / CPHY DSI / CSI-2, LVDS

• 双向模拟多路-处理大多数电子信号在0到5.5V和直流到6Gbps范围内

• 良好的动态特性

• -1.6dB在3.0GHz插入损耗

• -17dB在3.0GHz回波损耗

• -3dB差分BW 5.8GHz

• 支持1.8V、3.3V、5.0V控制逻辑

• 单电源电压3.3V

• 低活性(45µA)和待机功率(6µA)

• I(OFF)保护，防止电源导轨崩溃时电流泄漏(V(CC) = 0V)

• 3kV HBM和1kV CDM的ESD性能

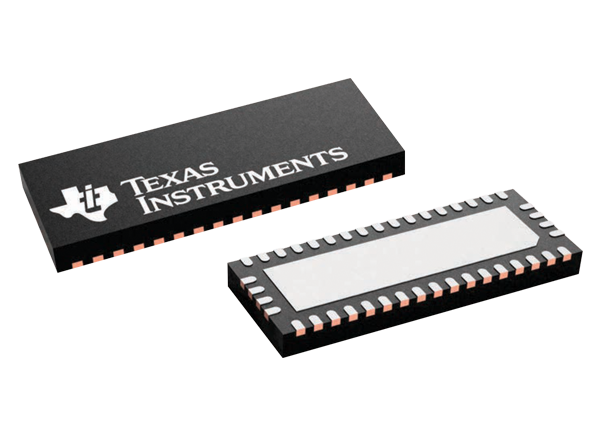

• 42针，3.5mm x 9mm, 0.5mm间距WQFN包与可湿的侧面

应用程序

• 高级驾驶辅助系统(ADAS)

• 汽车信息娱乐,集群

• 后座娱乐

• 汽车的头单元

• 航空航天,国防

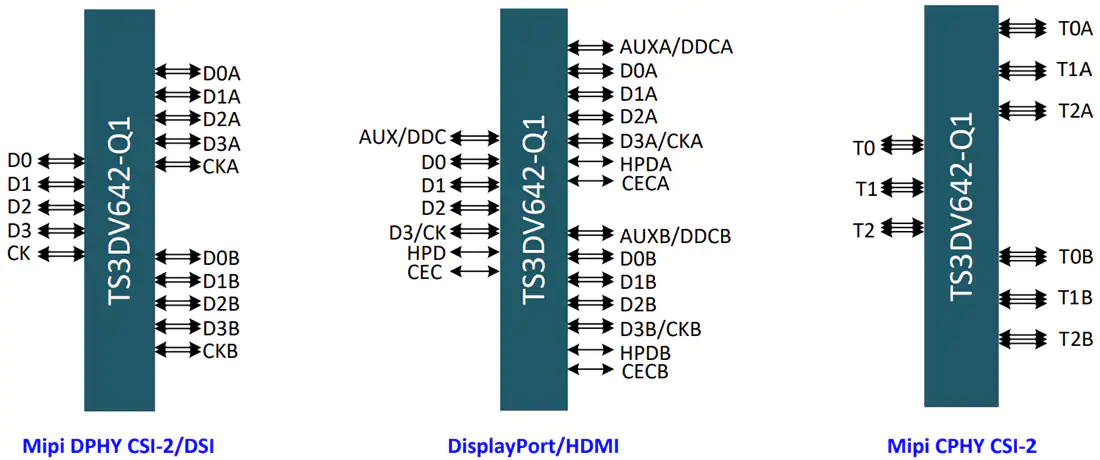

简化用例
