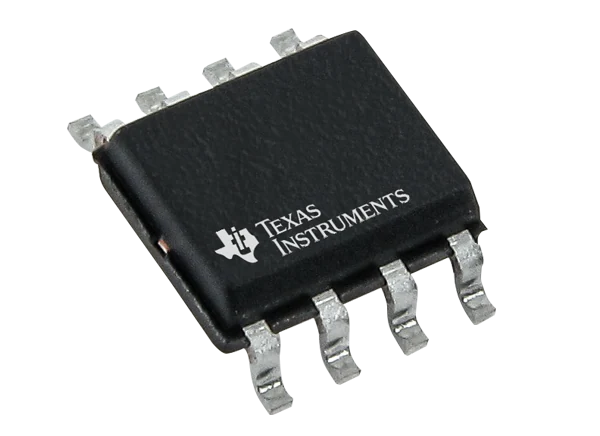

德州仪器 OPA2206精密运算放大器(Op Amp)是下一代的行业标准OPAx277系列，具有额外的输入过电压保护(OVP)功能。该设备是一个精密双极，电子修剪运算放大器与超级β输入。该设备使用TI公司的专利微调技术，实现了令人印象深刻的输入偏移电压±2µV (Typ.)和输入偏移电压漂移±0.04µV/°C (Typ.)。当输入信号超过电源范围时，输入过电压保护激活，并提供超过任何电源40V的保护。这种特性消除了外部繁琐电路的需要，以防止放大器损坏。

基于双极工艺设计的OPA2206为220 μ a芯片提供了3.6MHz的速度功率比。该设备还实现了在1kHz时只有8nV/√Hz的低电压噪声密度。由于超β输入，OPA2206具有非常低的输入偏置电流100pA(典型值)和电流噪声密度110fA/√Hz。OPA2206的高性能使该设备成为高精度和低功耗系统的最佳选择。这些系统包括高密度模拟输入模块，可编程逻辑控制器，现场和便携式仪器系统，以及源测量单元。德州仪器公司的OPA2205是一个相关产品，具有相同的运放核心，没有输入保护，但有改善的宽带噪声(7.2nV/√Hz)。

特性

• 集成输入过电压保护，超过电源可达±40V

• E-trim 运算放大器性能

• 15µV (max)低偏置电压

• ±0.2µV/°C (max)低偏置电压漂移

• 超级β输入

• 0.4nA (max)输入偏置电流

• 110fA/√Hz输入电流噪声

• 低噪声

• 0.1Hz ~ 10Hz(0.2µVPP)

• 8 nv /√Hz电压噪声

• 美国在线、CMRR和PSRR (>126dB(全温度范围))

• 3.6 mhz带宽增益积

• 220µA(最大)低静态电流

• 4 v /µs转换速率

• 过载能力限幅器

• 轨到轨输出

• EMI / RFI过滤输入

• 4.5V至36V宽供电电压

• -40°C至+125°C的温度范围

• 可选高档(OPA2206)和标准级(OPA2206A)

应用程序

• 模拟输入模块

• 混合模块(AI、AO、DI和DO)

• 实验室和现场仪器

• 源测量单元(SMU)

• 数字多用表(DMM)

• 列车控制与管理

• 字符串逆变器

• 数据采集(数据收集)

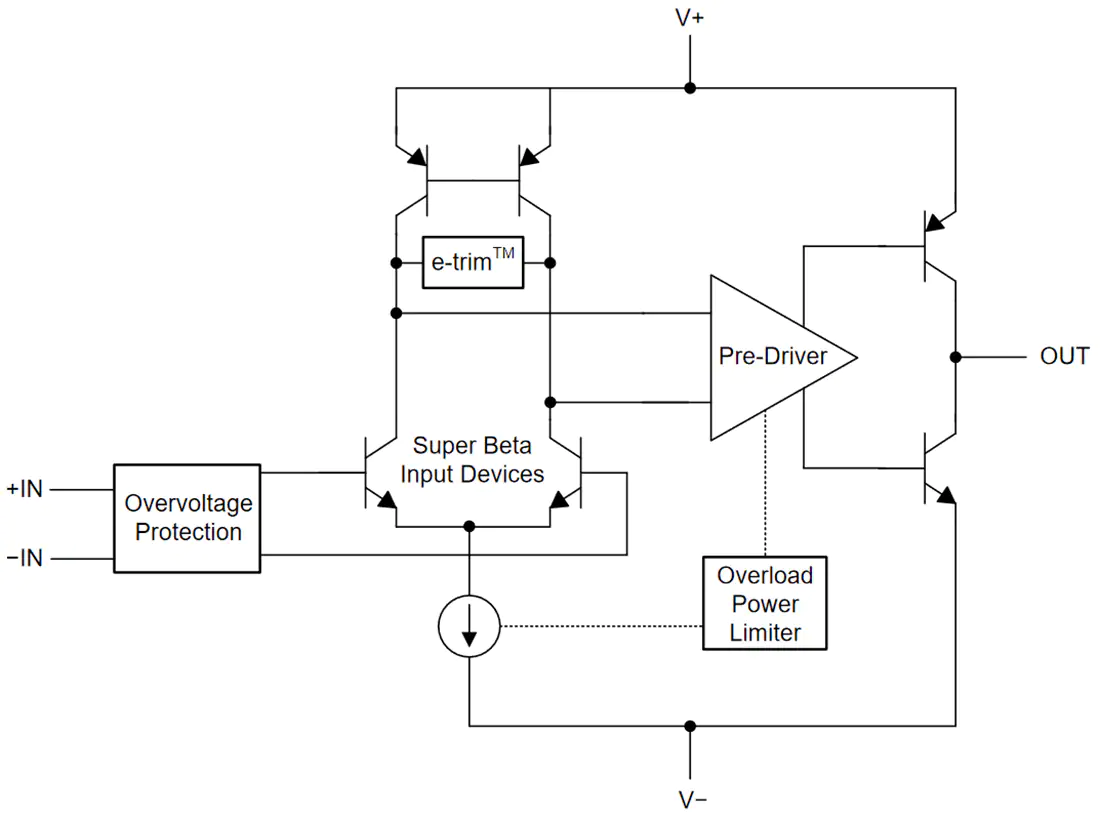

原理框图
