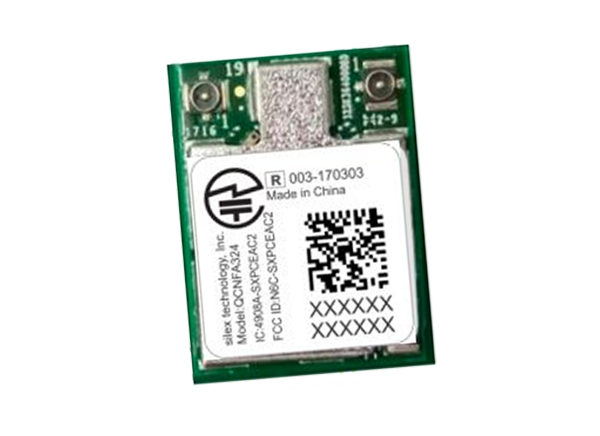

Silex Technology SX-PCEAC2 2x2双频802.11ac组合模块是WLAN +蓝牙 组合解决方案。该模块支持2x2 MU-MIMO和两个空间流，旨在提供卓越的WLAN和BT性能。SX-PCEAC2模块是专为需要无线连接的设备设计的，在小尺寸的基础上结合高性能，最高可达867Mbps。这些SX-PCEAC2组合模块由高通Atheros无线电芯片QCA6174-5提供动力，该芯片采用2x2波2 MU-MIMO技术。2x2双频模块可在表面安装(M.2 LGA Type)， M.2 1630 PCI Express卡，和半迷你PCIe形式因素。

802.11ac WLAN + BT组合模块支持802.1x EAP (Extensible Authentication Protocol)类型的WPA和WPA2，为企业需求提供强大的安全保障。这些SX-PCEAC2模块工作在3.3V的电源电压和-20°C至70°C的温度范围。SX-PCEAC2模块尺寸有:12mm × 16mm × 1.5mm (SX-PCEAC2- smt)、30mm × 26.8mm × 3.4mm (SX-PCEAC2- hmc)和16.5mm × 30mm × 2.34mm (SX-PCEAC2- m2)。

特性

• 带MU-MIMO的双频802.11ac Wave2:

• 支持2x2 MU-MIMO与两个空间流设计提供卓越的WLAN和BT性能

• 多种形式因素，满足不同需求:

• 可在表面安装(M.2 LGA型)，M.2 1630 PCI Express卡，和半迷你PCIe形式因素

• 企业安全支持:

• WPA和WPA2包括802.1x EAP类型

• 为企业需求提供强大的安全性

• 高通授权设计中心:

• 直接访问他们的设计信息有助于提供从设计到部署的优质硬件和软件支持

• 模块化认证和批准可用于:

• FCC(美国)，IC(加拿大)，ETSI(欧洲)，MIC(日本)

规范

• QCA6174-5芯片组

• 主机接口:

• WLAN:作为PCIe

• 英国电信:USB

• 802.11a/b/g/n/ac (2x2)射频规格

• 蓝牙v5.0 (BR /功能/ LE)

• 3.3V工作电源电压

• -20°C至70°C的工作温度范围

• 维度:

• SX-PCEAC2-SMT: 12mm x 16mm x 1.5mm

• SX-PCEAC2-HMC: 30mm x 26.8mm x 3.4mm

• SX-PCEAC2-M2: 16.5mm x 30mm x 2.34mm

框图
