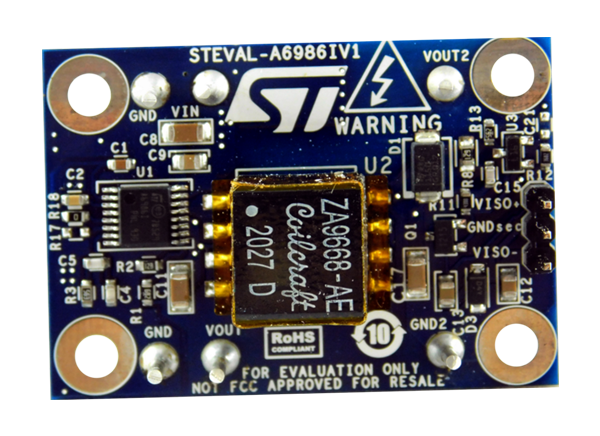

意法半导体STEVAL-A6986IV1等降压转换器评估板用于评估A6986I汽车38V, 5W同步等降压转换器在隔离应用中的运行情况。STEVAL-A6986IV1板的一次输出电压可以精确调整，而变压器产生隔离的二次输出。不需要光耦合器。主接收器能力(类型1.9A)允许适当的能量转移到二次侧，并使二次输出能够跟踪软启动。

STM STEVAL-A6986IV1等buck转换器评估板产生两个隔离电压(正电压约18V，负电压在4V和5V之间)，特别适用于提供IGBT/SiC MOSFET栅极驱动器。一个简单的旁路可以提供单一的隔离电压。

特性

• AEC-Q100合格

• T(j)工作温度范围-40°C至135°C

• 为等降压拓扑设计

• 4V ~ 38V工作输入电压

• 一次输出电压调节

• 不需要光耦合器

• 1.9典型的汇聚峰值一次电流能力

• 强制PWM操作中的峰值电流模式结构

• 300 ns消隐时间

• 8µIQ-SHTDWN

• 可调fSW和同步

• 嵌入式一次输出电压监控器

• 可调软启动时间

• 内部一次限流

• 过电压保护装置

• R(DS(on) HS) = 180毫欧， R(DS(on) LS) = 150毫欧

• 热关机

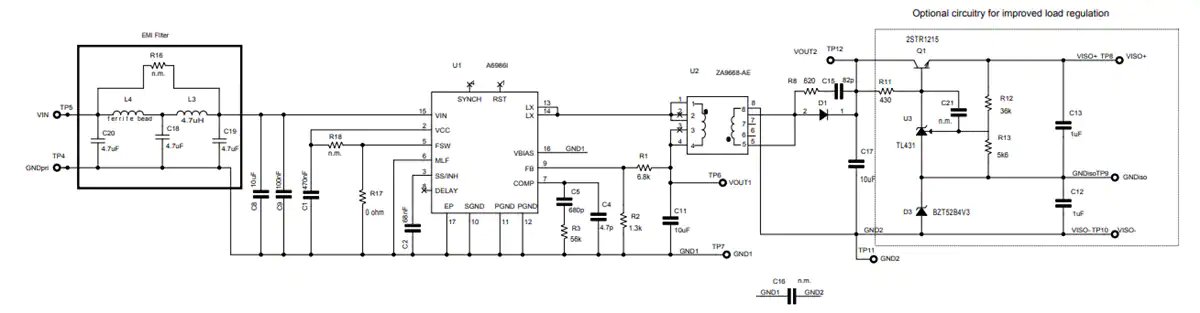

示意图
