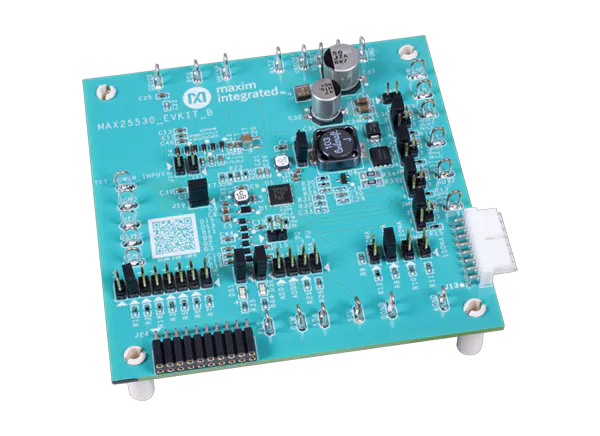

Maxim MAX25530评估套件用于评估MAX25530 IC的运行情况，MAX25530是一款高度集成的电源和LED背光驱动，用于汽车TFT-LCD应用。MAX25530评估套件是一款完全组装和测试的表面贴装PCB，为汽车显示器提供完整的电源管理解决方案。评估套件集成了一个降压-升压转换器、一个升压转换器、两个栅极电压控制器和一个为四串LED驱动器供电的升压转换器。

MAX25530评估套件可以配置为独立模式或I(2)C模式。评估工具包提供了一个I(2)C接口，可以与MINIQUSB+适配板或第三方I(2)C主控一起操作。该工具包还包括Windows 兼容软件，提供了一个简单的图形用户界面(GUI)，以锻炼IC的功能。

特性

• 证明了MAX25530的鲁棒性

• TFT电源段的输入范围

• LED驱动部分的输入范围

• 2.2MHz或430kHz I(2)C可编程boost和反向buck-boost开关频率与TFT功率段的扩频选项

• 2.2MHz或440kHz I(2)C可编程提升频率与扩频选项的LED驱动器部分与4个150mA LED驱动器

• Section默认输出电压(独立模式)


• +6V输出120mA(升压开关稳压器)

• -6V输出100mA(反向降压-升压开关稳压器)

• 输出10mA(正电荷泵)

• 10mA输出(负电荷泵)

• HB LED串输出电流可配置为20mA, 50mA, 100mA, 120mA或150mA

• 灵活的电阻可编程TFT输出排序(独立模式)

• 演示了boost LED驱动程序的逐周期电流限制和热关闭功能

• 演示LED驱动器部分的自适应电压优化

• (2) C编程

• 专用的GUI

• 熟练的PCB布局和热设计

• 完全组装和测试

必需的设备

• MAX25530评估板

• 2.8 ~ 5.5V, 2A直流供电

• 5V ~ 36V, 4A直流供电

• 两台数字电压表(DVMs)

• 四串串联HB LED(每串6个LED)额定电压不小于150mA

• 电流探头用于测量HB LED电流

• MINIQUSB+接口板带USB线

• windows兼容的PC，带备用USB接口

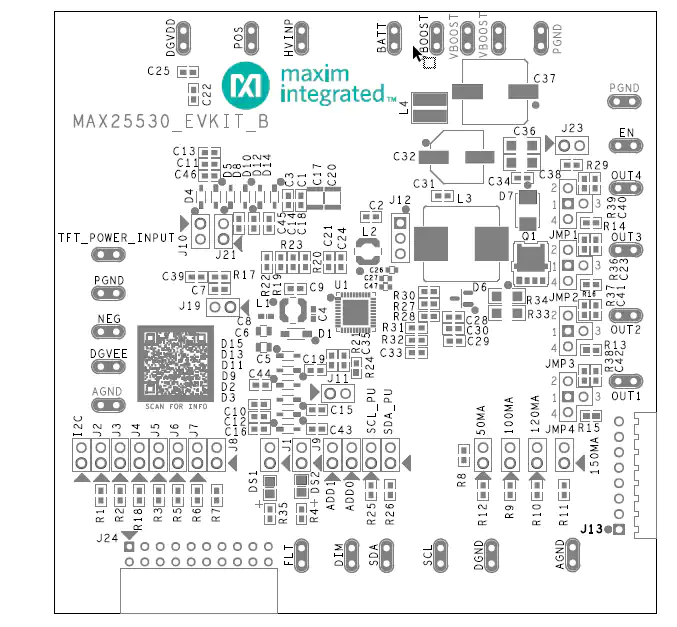

PCB布局
