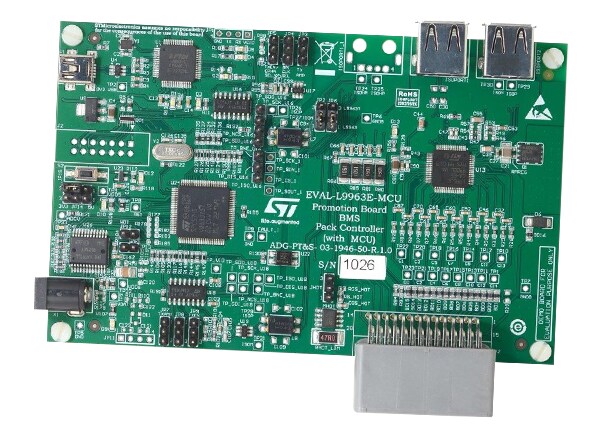

意法半导体STMicroelectronics EVAL-L9963E-MCU BMS IC Evaluation Board是一款用于评估L9963E的硬件工具，L9963E是一款汽车电池管理应用芯片。它可以用于开发48V电池管理系统(BMS)或作为分布式BMS的较低阶段(取决于电池总电压)。由于EVAL-L9963E-NDS可以增加额外的级。

意法半导体EVAL-L9963E-MCU允许用户连接多达14通道的电池电压检测，1通道的电流检测，以及多达4个模拟输入的温度检测(外加一个板载NTC来检测PCB温度)。该板提供一个板载微控制器与预先加载的GUI(图形用户界面)固件，用于STSW-L9963E PC GUI。

特性

• 从4到14个单元串联测量，样品之间的去同步延迟为0μs

• 支持也母线连接，而不改变细胞的结果

• 库仑计数器支持封装在点火开关状态下的过电流检测

• 完全同步的电流和电压样品

• 16位电压测量

• 2.66Mbps隔离串行通信与再生缓冲器，支持双接入环

• 基于变压器隔离

• 多达4个模拟输入的NTC传感，加上PCB温度传感

• 车载微控制器SPC574S64E3, 32位电源架构MCU，用于汽车底盘和安全应用

• 板载L9001调节器作为微控制器电源

• 热插拔专用电路

必需的设备

• 电力供应

• 至少三个输出0 - 30V(如果可能的话60V)

• 1个输出电源L9963E (0:60V)

• 1个输出模拟电池共模电压(0:60V)

• 1个输出模拟电池电压(0:5V)

• 12V电源，2.1mm插孔输出，内部引脚+

• Windows 7.0或更高版本的PC

• Mini USB转USB A型线缆

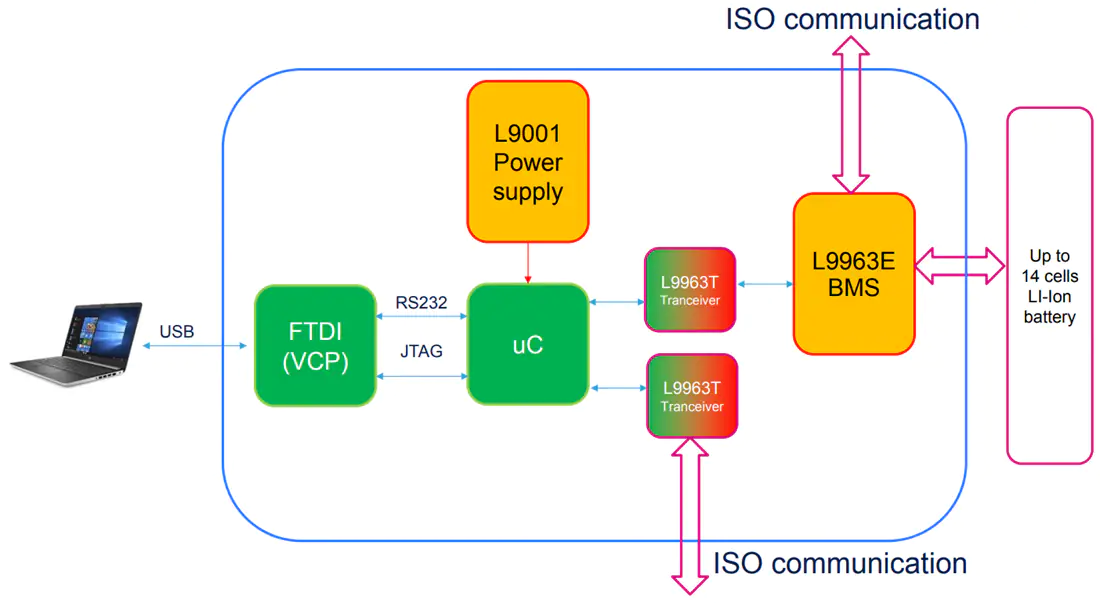

框图
