Nexperia TrEOS Compact 2-in-1高速ESD保护装置是专为抑制USB3.2, HDMI2.1和其他高速数据线的静电放电(ESD)而设计的。这些器件将两个TrEOS保护二极管组合在一个小型DFN0603-3封装中，有效地在一个二极管的占地面积内提供两个二极管。

Nexperia TrEOS ESD Protection Devices将高射频性能与极低夹紧和极高的电涌能力结合在一起，提供一流的ESD保护和系统鲁棒性。

特性

• 两线双向ESD保护

• 非常低的二极管电容高信号完整性下降到0.21pF

• 在8µs /20µs时，稳健性高达11.0A

• ESD保护可达±25kV acc。IEC 61000-4-2

• 低夹紧和触发器增强系统保护下降到0.19欧姆

• 极低电感保护接地路径

• 对称的布局

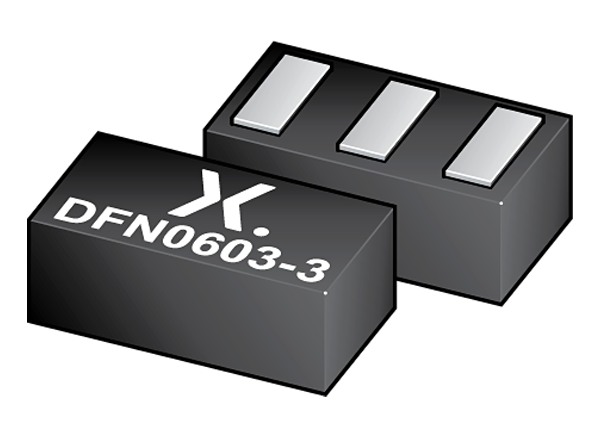

• DFN0603-3封装

• 放置在一个差动线对，几乎没有额外的PCB空间需求的保护

应用程序

• Thunderbolt、USB和HDMI 2.1数据线

• 手提电话及配件

• 便携式电子设备

• 通信系统

• 计算机和外围设备

概述

文档

• 数据表

• PESD4V0Z2BCDF

• PESD5V0C2BDF

• PUSB3BB2DF

• 宣传册

• Compact 2-in-1 TrEOS保护高速数据线

• TrEOS ESD保护USB Type-C

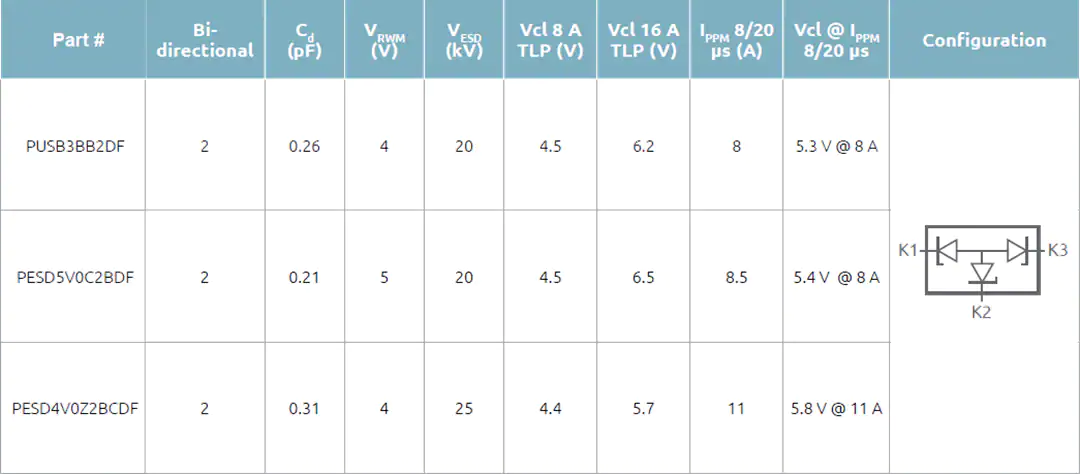

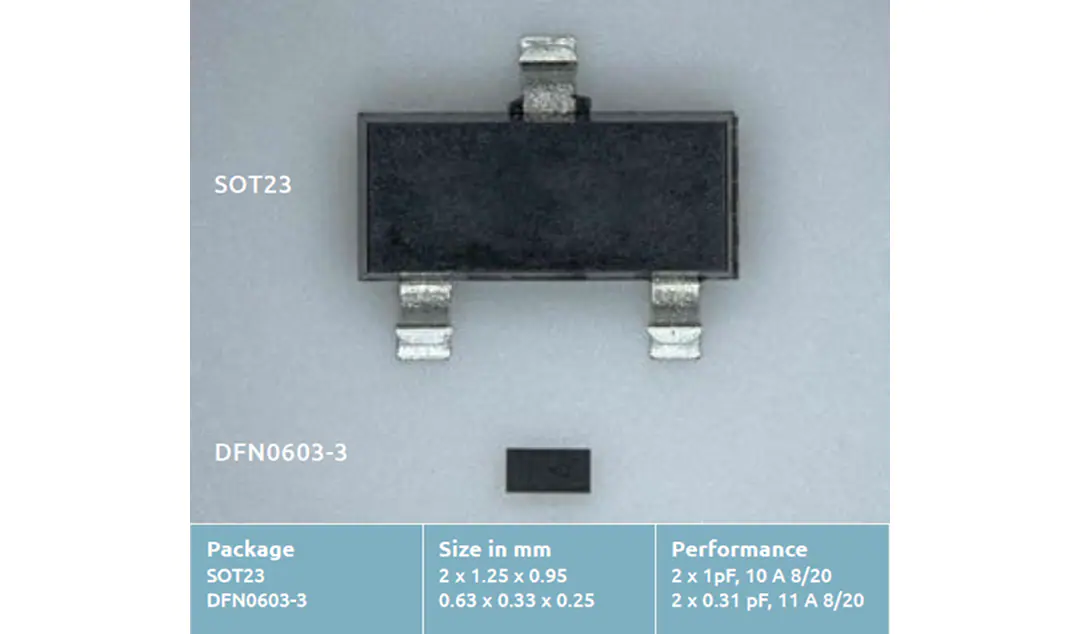

方案的比较

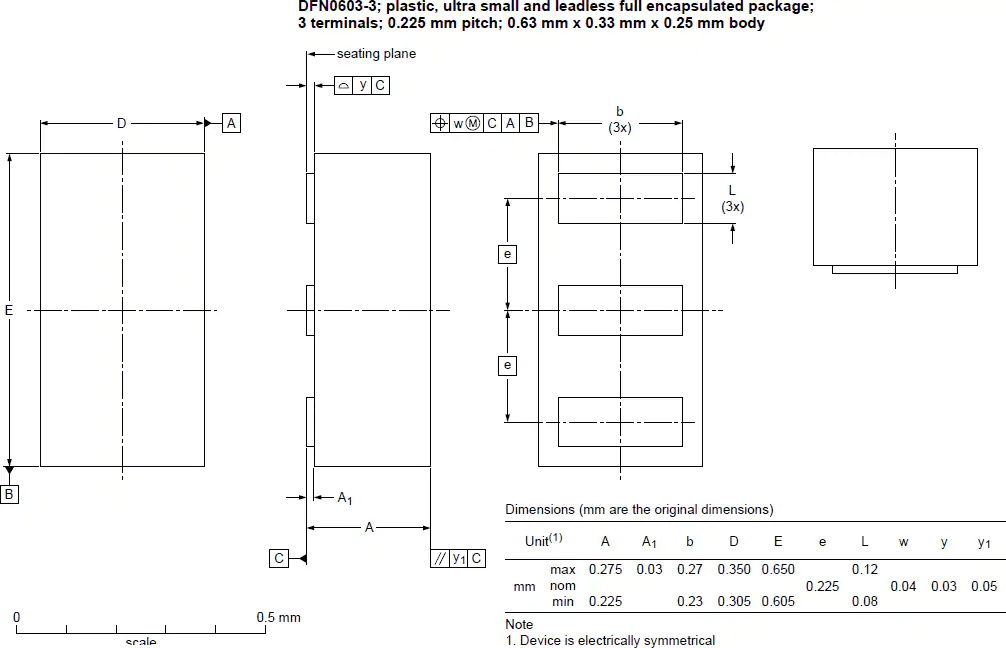

规格尺寸
