Trinamic TMC4671-LEV-REF LEV参考设计是一个开源的参考设计LEVs(轻型电动汽车)。这是一个无刷直流伺服驱动器的电压高达+55V(约13S)和高达500W的电机功率。Trinamic TMC4671-LEV-REF LEV提供广泛的连接到外部传感器、位置反馈系统和GPIO，以及对LEV上的外部灯的支持。CAN和TTL UART接口可用于通信。

特性

• 单轴无刷直流伺服驱动器

• 可达500W连续

• 供电电压高达13S (<55 v)

• 霍尔传感器接口

• 可以,UART通信接口

• 3 x GPIO

• Sin/Cos和扭矩传感器接口

• LEV的外部光源支持

• 板载MEMS运动传感器

• 开源硬件和固件

应用程序

• 列弗

• 电动自行车

• 自主移动小车

• 小型摩托车

• E-Monowheels

• E-Skateboards

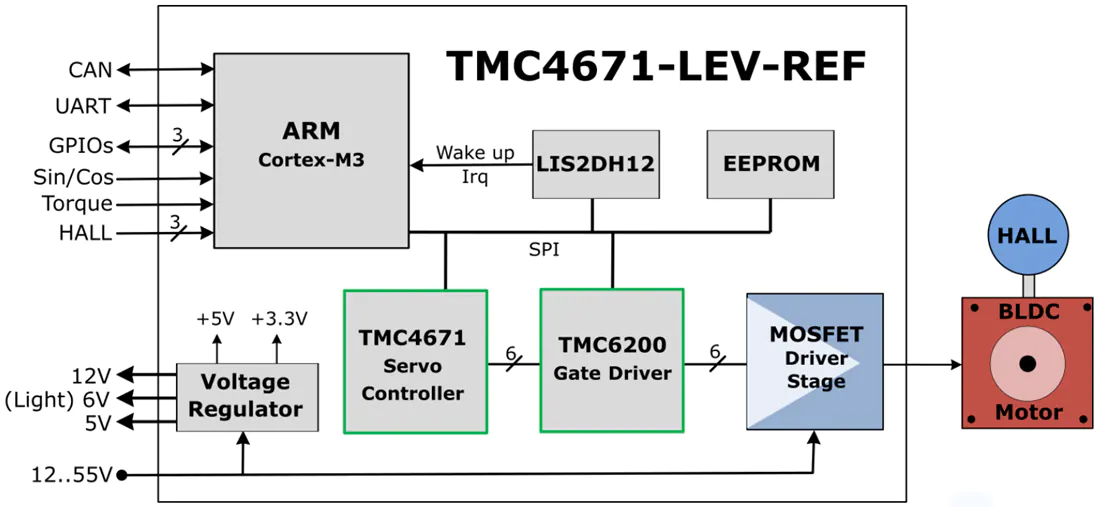

简化框图
