亚德诺半导体ADIN1100 10BASE-T1L以太网PHY是一种强大的，工业的，低功耗的10BASE-T1L以太网PHY，设计用于符合IEEE 802.3 g以太网标准的工业应用，用于长达10Mb/s的单对以太网。ADI ADIN1100 10BASE-T1L以太网PHY集成了一个以太网PHY核心与所有相关的模拟电路，输入和输出时钟缓冲。此外，还集成了管理接口控制寄存器和子系统寄存器、MAC接口和控制逻辑来管理复位、时钟控制和引脚配置。

PHY内核支持标准定义的1.0V pk-pk和2.4V pk-pk两种工作模式。它可以从1.8V或3.3V的单电源轨道运行，低电压选项支持1.0V pk-pk传输电压水平。1.0V pk-pk工作模式，外部终端电阻，独立的Rx/Tx引脚使ADIN1100本质安全应用的理想。ADIN1100具有集成的电压供应监测电路和上电复位电路，以提高系统级的鲁棒性。

MDIO接口是两线制串行接口，用于主机处理器或MAC与ADIN1100之间的通信，从而允许访问PHY核心管理寄存器中的控制和状态信息。该接口兼容IEEE 802.3标准第22条和第45条管理框架结构。ADIN1100采用6mm × 6mm的40英寸封装。

特性

• 10BASE-T1L IEEE Std 802.3 g-2019 兼容

• 支持1.0V pk-pk和2.4V pk-pk传输级别

• 自动协商能力

• 支持本质安全应用

• 信息产业部,RMII,RGMII MAC接口

• MDIO管理界面

• 使用针带的非管理配置包括:


• 主/从选择

• 传输振幅

• PHY地址

• 25MHz晶体振荡器/25MHz外部时钟输入(50MHz外部时钟用于RMII)

• 单电源1.8V/3.3V工作(视模式而定)

• 电磁兼容测试标准


• IEC 61000-4-4电快速瞬变(EFT)(±4kV)

• IEC 61000-4-2 ESD(±8kV接触放电)

• IEC 61000-4-2 ESD(±15kV空气放电)

• IEC 61000-4-6传导免疫(10V)

• EN55032辐射排放(A类)

• 电缆到达

• 1700米以上，1.0V pk-pk

• 1700米以上，2.4V pk

• 低功耗

• 单电源1V pk-pk - 45mW typ

• 双电源1V pk-pk - 39mW型

• 单电源2.4V pk-pk - 109mW型

• 双电源2.4V pk-pk - 81mW型

• 三电源2.4V pk-pk - 75mW型

• 3.3V/2.5V/1.8V MAC接口VDDIO供电

• 集成电源监控和POR

• 支持IEEE 1588时间戳的数据包检测开始

• 诊断

• 帧生成器和检查器

• 多个环回模式

• IEEE测试模式支持

• 电缆诊断

• 链接/活动领导

• 6mm x 6mm LFCSP-40包装

• 工业温度范围-40°C至105°C

应用程序

• 过程控制

• 工厂自动化

• 楼宇自动化

资源

• 10BASE-T1L连接边缘传感器改善结果

• 新的单对以太网高质量资产运行状况洞察

• 10BASE-T1L:将大数据分析的范围扩展到工厂网络的边缘

• 用于苛刻工业环境中时间关键通信的鲁棒以太网物理层解决方案

• 以太网- apl:具有可操作性见解的过程自动化优化

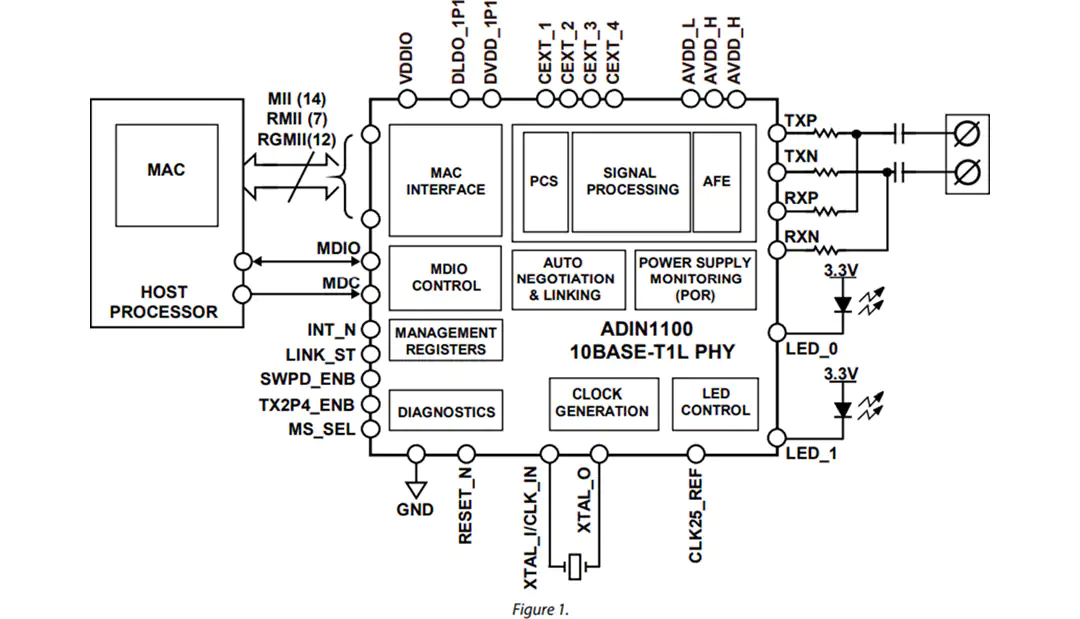

框图
