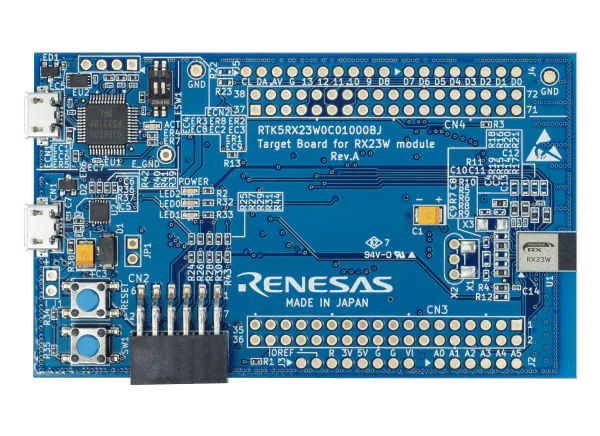

瑞萨电子RX23W模块目标板为RX23W蓝牙 5.0低能耗模块提供演示平台。RX23W模块是一个高度集成的器件，将RX23W 32位微控制器、天线和时钟振荡器集成在一个单一的封装中。RX23W模块的设计是一个交钥匙解决方案，完整的监管认证和用户友好的软件开发环境。

RX23W模块目标板预装瑞萨电子RX23W模块。两个36针头可以访问所有信号。USB接口提供与PC的连接，用于编程和调试，还可用于生态系统扩展选项。

特性

• RX23W蓝牙5.0低功耗模块

• LGA83包

• 2402MHz ~ 2480MHz频率范围

• 4dBm最大传输输出功率

• 集成天线

• 512KB ROM, 64KB RAM, 8KB E2数据闪存

• USB Micro-B连接器用于车载模拟器

• USB Micro-B连接器，用于USB串行转换接口

• 2x 36-pin MCU头

• Pmod 连接器

• Arduino UNO连接器

• 复位开关

• 用户切换

• 仿真器复位开关

• 外部电源集管

• 电流测量头

• 电源、状态和用户led灯

• 50.4 mm x 90.0mm PCB

GATTBrowser智能手机应用

RX23W模块目标板的设计与GATTBrowser智能手机应用程序，可用于Android(版本5.0及更高)的谷歌Play和iOS(版本9.0及更高)的应用商店。

• 从谷歌Play下载GATTBrowser

• 从App Store下载GATTBrowser

文档

• 用户手册

• 快速入门指南

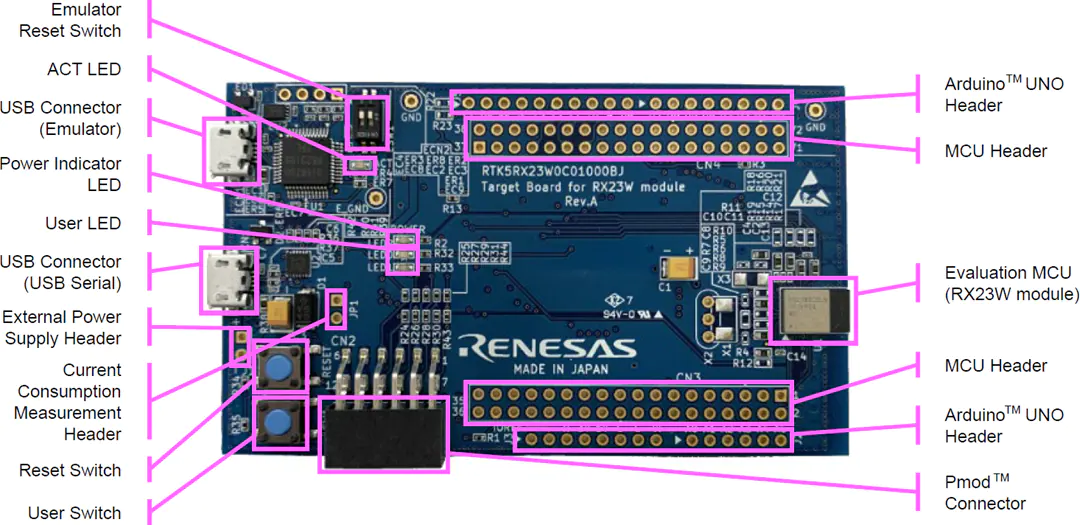

板布局

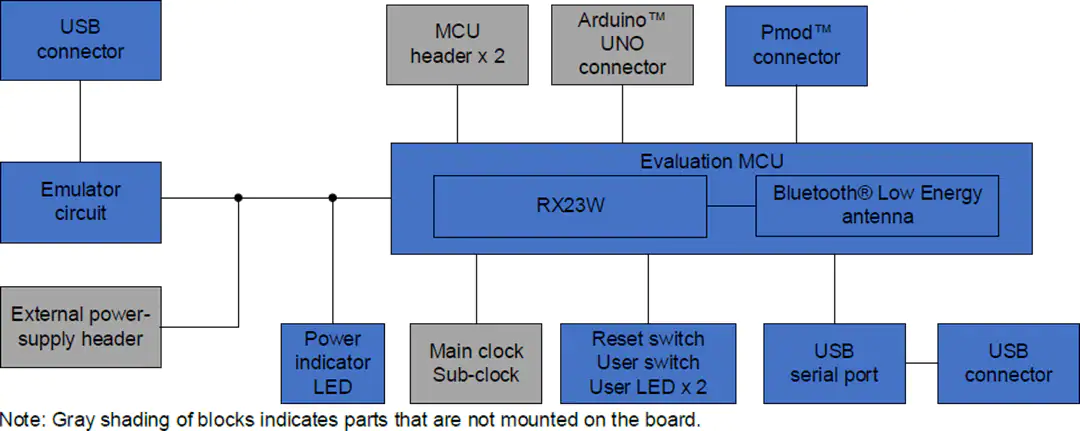

框图
