美国芯源系统(MPS) MPQ3431A-AEC1同步升压转换器是450kHz，固定频率，高度集成的升压转换器，启动电压宽2.7V至13V。MPQ3431A支持高达20W的负载功率来自单细胞电池与集成的低R(DS(ON))功率mosfet。

MPS MPQ3431A-AEC1同步升压转换器采用恒定关断时间(COT)控制拓扑，提供快速的瞬态响应。MODE引脚允许用户在轻载条件下选择脉冲跳过模式(PSM)、强制连续传导模式(FCCM)或超声模式(USM)。可配置的输入电流限制提供准确的过载保护。低侧MOSFET限制了逐周期电感的峰值电流，而高侧MOSFET消除了外部肖特基二极管的需求。

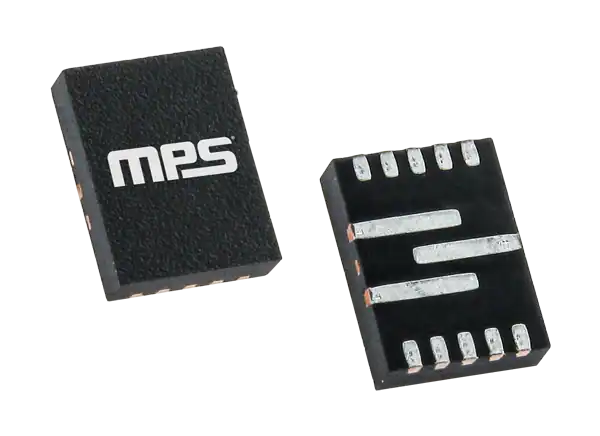

转换器提供完整的保护功能，包括可编程输入欠压锁定(UVLO)和过温保护(OTP)。MPQ3431A封装在QFN-13 (3mm x 4mm)封装中。

特性

• 保证汽车工业/ temp

• 2.7V ~ 13V启动电压

• 0.8V ~ 13V工作电压

• 输出电压高达16V

• 从3.3V起，支持20W平均功率负荷和40W峰值功率负荷

• 可配置输入电流限制

• 21.5A内部开关限流

• 集成6毫欧和9.5毫欧功率mosfet

• 95%效率为3.6V VIN到9V/3A

• 可选择的PSM, 23kHz USM和FCCM在轻载条件下

• 固定开关频率

• 快速瞬态响应的自适应COT

• 外部软启动和补偿引脚

• 可编程UVLO和迟滞

• 150℃过温保护(OTP)

• QFN-13 (3mmx4mm)包装

• AEC-Q100合格

应用程序

• 汽车增加

• 超级电容器

• 备用电池

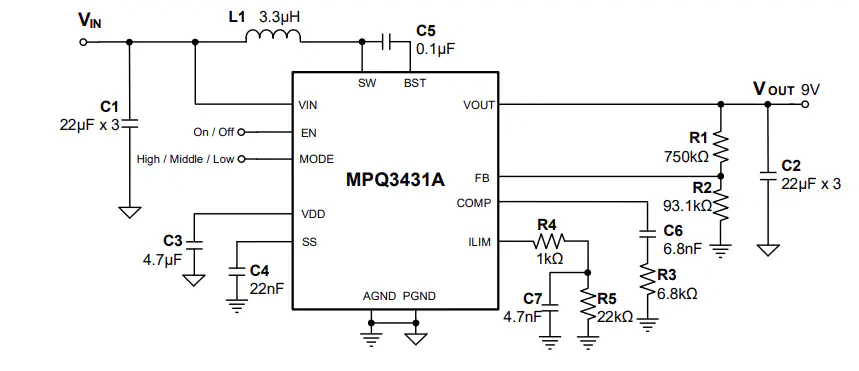

典型的应用程序
