意法半导体STEVAL-LLL012V1智能LED驱动参考设计提供了使用蓝牙 低能耗连接照明的完整示例电路。STEVAL-LLL012V1基于HVLED001B高功率因数反激控制器，这是一个增强的峰值电流模式控制器，能够控制高功率因数(HPF)反激或Buck-Boost。连接由BLUENRG-M2SP低功耗蓝牙模块提供。

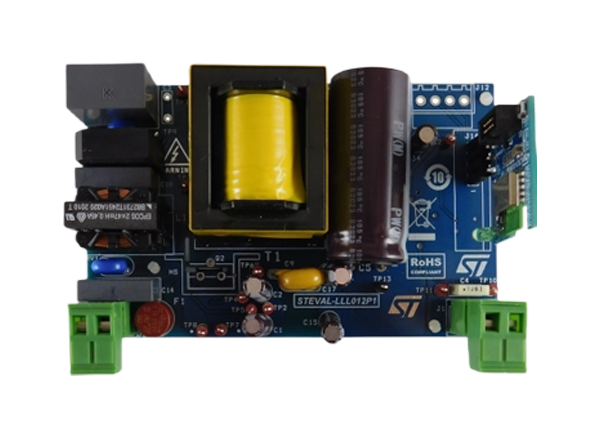

意法半导体STEVAL-LLL012V1参考设计由一个电源板和一个连接板组成。

Power Board是一款单级LED驱动电路，具有高功率因数(HPF)和低总谐波失真(THD)，适合智能家居照明应用的LED电源规格。

在一次侧，HVLED001B控制器管理交直流HPF反激变换器。在芯片上分别采用一次侧调节和光耦合器控制，实现了精确调节和非常低的空载备用功率。该变换器的最大功率输出为35W。该电源板可以驱动0.7A led在24V至48V范围内，以及通用输入范围(90V至265V(AC))，具有非常高的功率因数和非常低的输入电流失真。电源待机功耗小于500mW。电源板还提供3.3V的电源电压(J12引脚1)到连接板(通过J12引脚连接)和公共地(J12引脚4)。

连接板上安装了BLUENRG-M2SP蓝色模块，允许用户使用智能手机来控制使能/禁用状态(J12引脚3)和PWM调光(J12引脚2)信号。

特性

• 35W LED驱动器，具有高功率因数(HPF)反激和恒流(CC)二次调节

• 使用BLE无线连接

• ST BLE网格移动应用程序支持

• STSW-LLL012FW软件支持

• 接受远程开/关和PWM调光命令(10%至100%)

• 0.7当前领导

• LED电压为24V ~ 48V

• (THD <15％

• PF >0.95全负荷大范围输入

• 效率在90%

• 备用消费< 0.5 w

• 开路和短路保护

• 关键部件

• HVLED001B高功率因数反激控制器

• BLUENRG-M2SP蓝牙低功耗模块

• LF33ABDT-TR LDO稳压器

• STD10LN80K5 MDmesh K5功率MOSFET

• STF10LN80K5 MDmesh K5功率MOSFET

• TL431参考电压

• TSM1012电压电流控制器

• TSX561 CMOS运算放大器

• STTH803高频二次整流

• STPS1H100A肖特基整流器

• STTH108A超速的整流器

STSW-LLL012FW软件

意法半导体STSW-LLL012FW软件采用STEVAL-LLL012V1智能LED驱动参考设计，设计用于基于BLE mesh无线网络的智能家居场景中控制LED照明。STSW-LLL012FW软件支持从单个Android或iOS手机设备远程调光加ON/OFF控制，以及ST BLE Mesh移动应用程序。该软件可用于测试BLUENRG-M2SP连接和HVLED001B LED电源控制功能或开发定制解决方案。

• 专为支持智能家居LED照明应用而设计，运行在BLUENRG-M2SP无线模块上

• BLE无线网状网络功能，可远程控制多个节点

• 支持ST BLE Mesh Android或iOS移动应用的LED开/关和调光控制功能

• 1%调光分辨率加上开/关控制

STSW-LLL012FW软件可从意法半导体公司免费下载，并具有开发者友好的许可条款。

• 从意法半导体下载STSW-LLL012FW软件

ST BLE网格应用

意法半导体的ST BLE Mesh应用程序的Android和iOS允许用户创建蓝牙Mesh Profile兼容的移动应用程序。该应用程序可以用于配置、配置和控制物联网解决方案的BLE Mesh网络中的多个蓝牙Mesh Profile兼容设备。基于STBLEMesh SDK的预编译的现成应用程序可在谷歌Play和iTunes商店快速评估。

• 从谷歌Play下载ST BLE Mesh for Android

• ST BLE Mesh for iOS from App Store

文档

• 硬件

• STEVAL-LLL012V1数据短暂

• 用户指南

• 软件

• STSW-LLL012FW数据短暂

• 适用于Android和iOS的BLE网格应用程序

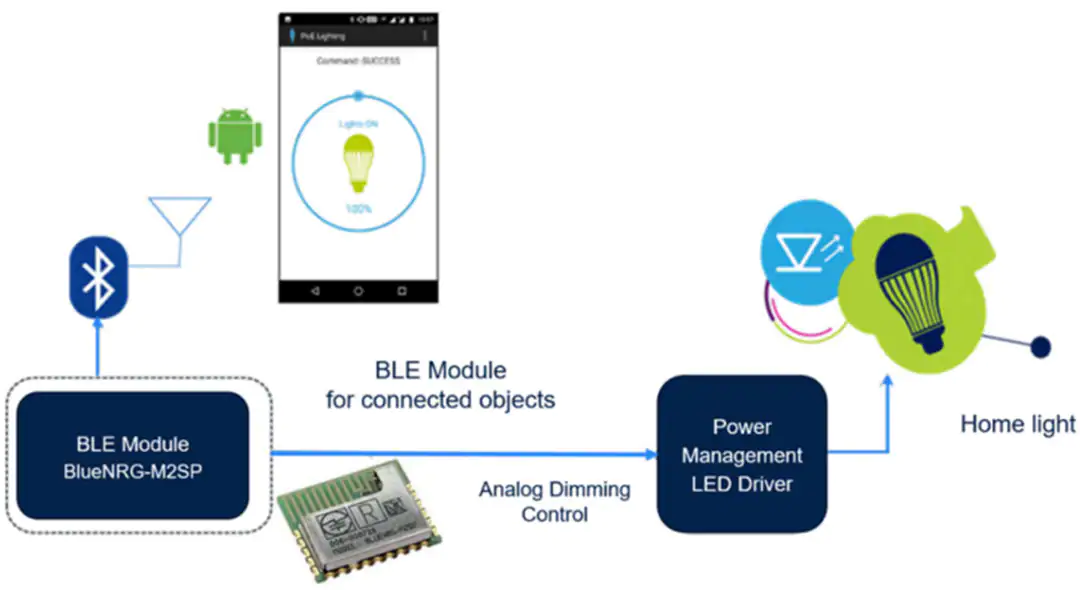

系统架构
