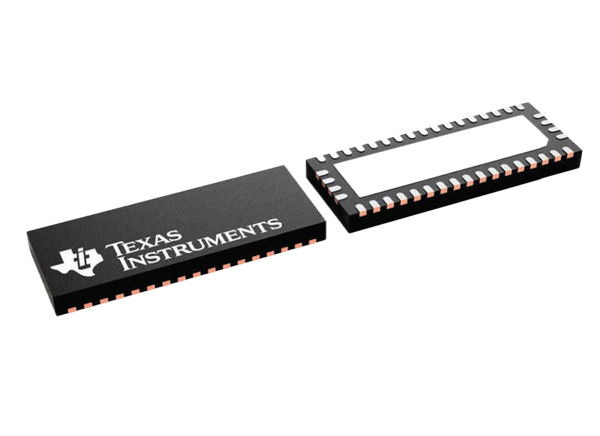

德州仪器TMUXHS4412差分2:1/1:2 Mux/Demux是一种高速双向无源开关，可用于多路复用器(Mux)和解复用器(Demux)配置。TMUXHS4412是一种模拟差分无源多路复用器或双路复用器，可用于许多高速差分接口，数据速率高达20Gbps，包括PCI Express 4.0。该设备可用于具有信号完整性裕度的电子通道的更高的数据速率。TMUXHS4412支持差分信令，共模电压范围(CMV)可达0至1.8V，差幅可达1800mVpp。自适应CMV跟踪确保通过器件的通道在整个共模电压范围内保持不变。

TMUXHS4412优秀的动态特性导致信号眼图的最小衰减，几乎没有增加的抖动。该器件的硅设计优化，在信号的更高频谱上有极好的频率响应。其硅信号跟踪和交换机网络匹配的最佳内对倾斜性能。德州仪器的TMUXHS4412具有扩展的工业温度范围，适合许多坚固的应用，包括工业和高可靠性的用例。

特性

• 为四个差分信道提供双向无源2:1 MUX / 1:2 DEMUX

• 数据速率支持高达20Gbps

• 支持PCI Express 4.0，最高16Gbps

• 支持usb3.2, usb4.0, TBT 3.0, DP 2.0, SATA, SAS, MIPI DSI/CSI, FPD-Link III, LVDS, SFI和以太网接口

• 13GHz的-3dB差分BW

• 优异的动态特性，适用于PCIe 4.0信令

• 在8GHz时插入损耗= -1.3dB

• 在8GHz时，回波损耗= -22dB

• 串音= -58dB在8Ghz

• 自适应共模电压跟踪

• 支持共模电压0 ~ 1.8V

• 单电源电压VCC为3.3V或1.8V

• 超低功耗(320µA)，待机功耗(0.1µA)

• 工业温度选择-40°到105°C

• 带DS160PR421和DS160PR412的PCIe 4.0线性重驱动选项

• 可在3.5mm x 9mm QFN包装

应用程序

• 个人电脑和笔记本电脑

• 游戏、家庭影院娱乐,和电视

• 数据中心和企业计算

• 医学应用

• 测试和测量

• 工厂自动化与控制

• 航空航天和国防

• 电子销售点(EPOS)

• 无线基础设施

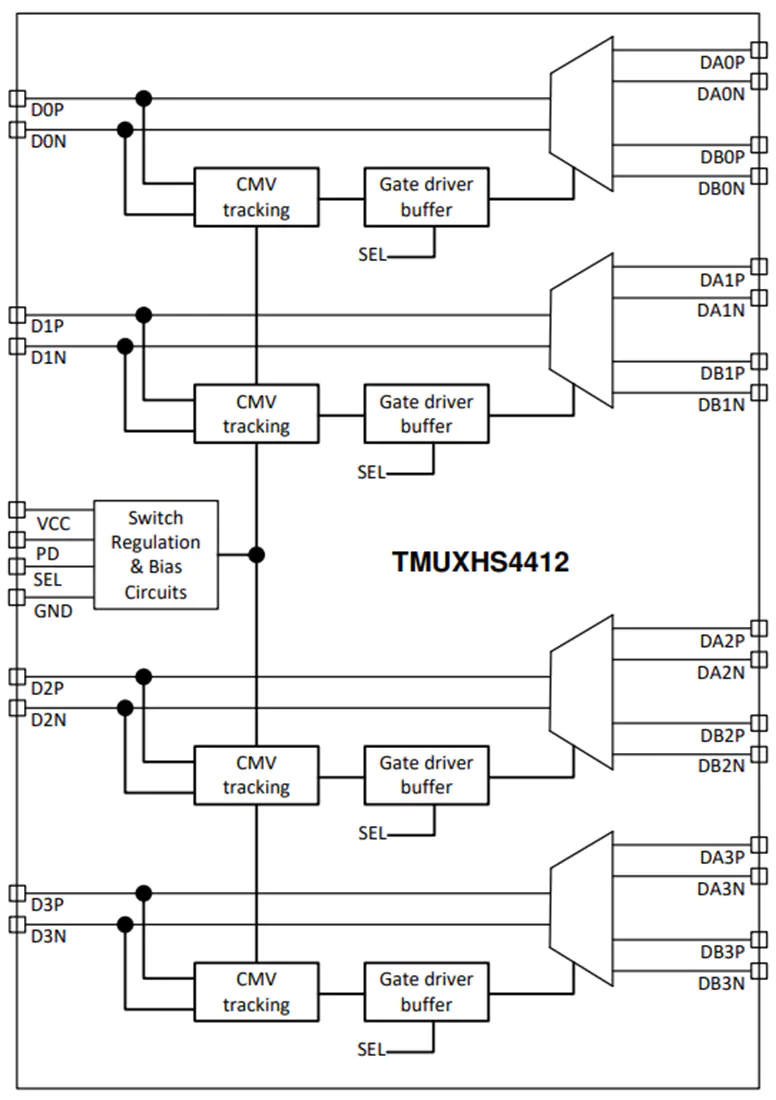

原理框图
