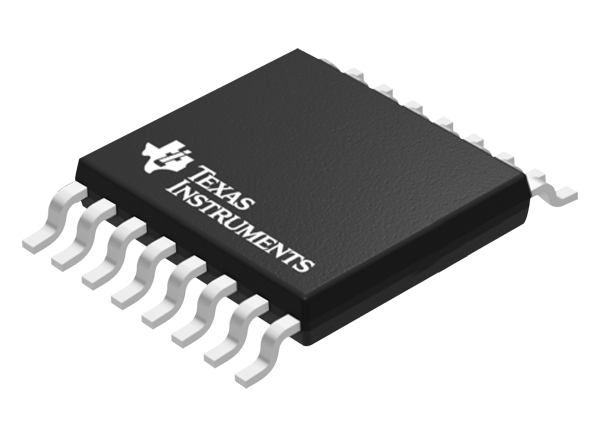

德州仪器TMUX620x精密8:1单通道多路复用器具有低通电阻和电荷注入。TMUX620x采用8个输入之一，并将其连接到由使能和地址引脚的状态决定的公共输出。设备支持单路供电(4.5V ~ 36V)、双路供电(±4.5V ~±18V)或非对称供电(如V(DD) = 12V, V(SS) = -5V)。TMUX6208支持双向模拟和数字信号的源(Sx)和漏极(D)引脚范围从V(SS)到V(DD)。

所有的逻辑控制输入支持从1.8V到VDD的逻辑高电平，确保在有效的电源电压范围内工作时TTL和CMOS逻辑兼容性。德州仪器TMUX6208是精密开关和多路复用器系列设备的一部分。这些器件具有非常低的通断泄漏电流和低电荷注入，允许它们用于高精度测量应用。

特性

• 4.5V至36V单电源范围

• ±4.5V至±18V双电源范围

• 4欧姆低导通电阻

• 3pC低电荷注入

• 300mA(最大)高电流支持

• 工作温度-40℃~ +125℃

• 1.8V逻辑兼容输入

• 自动防故障装置的逻辑

• 轨到轨操作

• 双向信号通路

• 闭合开关

应用程序

• 工厂自动化与控制

• 可编程逻辑控制器(PLC)

• 模拟输入模块

• 半导体测试设备

• 电池测试设备

• 超声波扫描仪

• 患者监测和诊断

• 光学网络

• 光学检测设备

• 有线网络

• 数据采集系统(DAQ)

功能块图
