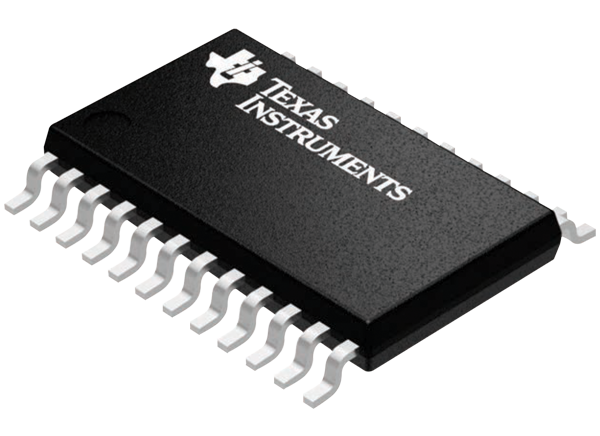

德州仪器SN74LXCH8T245 8位总线收发器是一种双电源非逆变双向电压水平转换装置，具有总线保持电路。Ax引脚和控制引脚(DIR和OE)被引用到V(CCA)逻辑电平，Bx引脚被引用到V(CCB)逻辑电平。A端口可以接受1.1V ~ 5.5V的I/O电压，B端口可以接受1.1V ~ 5.5V的I/O电压。当OE设置为低时，DIR设置为高时，数据从A传输到B, DIR设置为低时，数据从B传输到A。当德州仪器SN74LXCH8T245 OE设置为高电平时，Ax和Bx引脚都处于高阻抗状态。

特性

• 完全可配置的双轨设计，允许每个端口工作在1.1V至5.5V

• 强大的，无故障的电源排序

• 3.3V到5.0V的最高420Mbps支持

• 总线保持数据输入消除了外部上拉和下拉电阻的需要

• 施密特触发控制输入允许缓慢或嘈杂的输入

• 控制输入集成静态下拉电阻允许浮动控制输入

• 高驱动强度(5V时可达32mA)

• 低功耗

• 4µ最多(25°C)

• 12µA(-40°C ~ 125°C)

• V(CC)隔离和V(CC)断开特性

• 如果V(CC)电源是<100mV的所有I/O变成高阻抗

• I(off-float)支持V(CC)断开操作

• I(off)支持部分下电模式操作

• 兼容LVC系列电平切换器

• 控制逻辑(DIR和OE)引用到V(CCA)

• 工作温度范围:-40℃~ +125℃

• 锁止性能超过100mA每JESD 78, II类

• ESD保护超过jesd22

• 4000 v人体模型

• 1000 v charged-device模型

应用程序

• 消除慢或有噪声的输入信号

• 驱动指示灯led或蜂鸣器

• 拆卸机械开关

• 通用I/O电平切换

• 推挽电平切换(UART、SPI、JTAG等)
