德州仪器UCC5870QEVM-045栅极驱动器评估模块(EVM)是为评估TI的15A隔离单通道栅极驱动器而设计的，具有先进的保护功能。该评估模块的目标是驱动电动汽车/HEV应用中的大功率SiC mosfet和igbt。该三相评估模块可用于驱动程序SPI (serial peripheral interface)的调试软件。它还可以探索驾驶员复杂的诊断、保护和监控功能。德州仪器UCC5870QEVM-045是用来测试六个通道的UCC5870-Q1门驱动器与TI地址模式SPI通信。它也有选项配置板菊花链模式SPI通信。该板可以直接适合C2000 LaunchPad LAUNCHXL-F28379D，但也提供连接器的其他类型的控制器。

特性

• 15A峰值分裂接收器/源驱动电流，用于快速开启和关闭时间

• 驱动器输出电压默认为+15V/-8V，输入电源为12V

• 3750V(RMS)一分钟隔离按照UL 1577对UCC5870-Q1

• 3000V(RMS)一分钟隔离反激变压器

• 比;主、次爬电距离8mm

• 消除短路保护和有源Vce钳

• 使用内部或外部场效应晶体管的主动米勒钳

• 故障反馈与复位

• 用于温度传感和直流母线电压传感的ADC

• 原发性和继发性ASC

• 地址模式或菊花链模式基于SPI的设备重新配置，验证，监督和诊断

• 兼容C2000 LaunchPad LAUNCHXL-F28379D

• 紧密调节，隔离输出电压为15V和-7.7V，在1%到100%负载范围内负载调节优于±2%

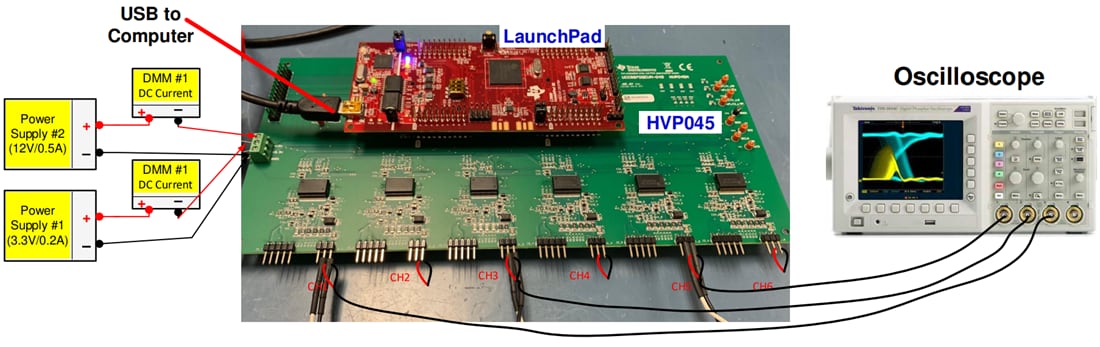

设置配置
