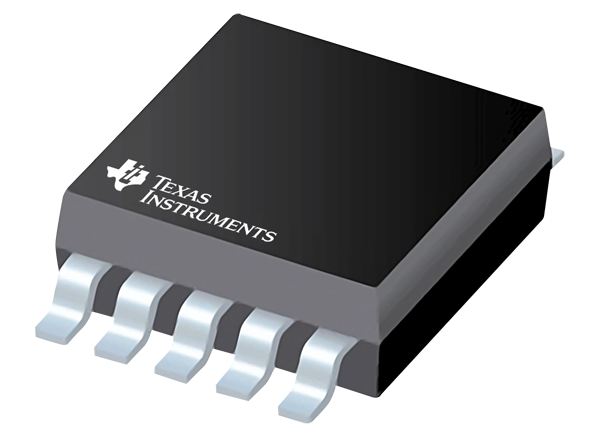

德州仪器INA237/INA237- q1电流/电压/功率监视器是超精密数字功率监视器，具有16位delta-sigma (得尔塔西格马) ADC，专门设计用于电流传感应用。该设备可以测量±163.84mV或±40.96mV的全量程差分输入，通过具有-0.3V到+85V共模电压支持的阻性并联传感元件。INA237/INA237- q1报告电流、母线电压、温度和功率，同时在后台执行所需的计算。集成温度传感器精度为±1°C，用于模具温度测量，并用于监测系统的环境温度。

德州仪器INA237/INA237- q1的低偏置和增益漂移设计，使该设备可以用于制造过程中不进行多温度校准的精密系统。此外，极低的偏置电压和噪声允许用于A到kA传感应用，并提供了一个广阔的动态范围，而传感分流元件没有显著的功耗损耗。该器件的低输入偏置电流允许使用更大的电流感应电阻，从而在微安范围内提供准确的电流测量。该设备允许可选择的ADC转换时间从50µs到4.12ms，以及从1x到1024x的样本平均，这进一步有助于降低测量数据的噪声。

特性

• 高分辨率，16位delta-sigma ADC

• 目前的监测精度

• ±50µV(最大)偏移电压

• ±0.02µV/°C(最大)偏移量

• ±0.3%(最大)增益误差

• ±50ppm/°C(最大)增益误差漂移

• 120dB(最小)共模抑制

• 电力监测精度

• -40°C至+125°C(最大)

• 快速报警反应

• -0.3V至+85V宽共模范围

• 0V到85V总线电压检测输入

• ±163.84mV /±40.96mV分流全量程差动量程

• 2.5nA(最大)输入偏置电流

• ±1°C(25°C)温度传感器

• 可编程转换时间和平均

• 2.94MHz高速I(2)C接口，16个引脚可选地址

• 从2.7V到5.5V供电

• 640µA(典型)工作电流

• 5µA(最大)关断电流

应用程序

• DC/DC转换器和电源逆变器

• 工业电池

• Power-over-Ethernet(坡)

• 电信设备

• 企业服务器

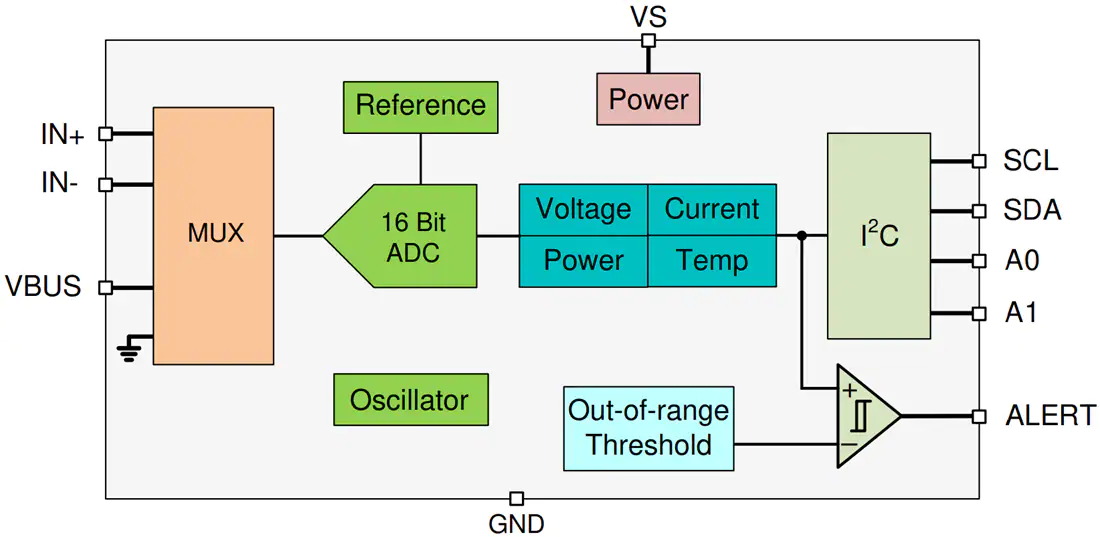

原理框图
