德州仪器USB-PD-CHG-EVM-01 PD &充电评价模块EVM (Charging Evaluation Module)用于对bq25792和TPS25750设备进行综合评价。bq25792是HOTROD (QFN)封装中的集成开关模式降压电池充电管理设备，用于3.6-24V输入的1- 4系列锂离子电池和锂聚合物电池。TPS25750是一个USB Type-C和PD控制器，能够采购和下沉20V/5A内部。所述I(2)C串行接口允许PD控制器驱动电池充电器，并同时被主机驱动。这个特性使组合成为一个真正灵活的解决方案。德州仪器的USB-PD-CHG-EVM-01不包括USB2ANY(必须单独订购)，这需要进一步与电池充电器接口。

特性

• 轻松评估高效率5A开关模式buck-boost充电器和USB - c型和PD控制器与集成开关的组合

• 使用Aardvark 连接器更改PD控制器闪光灯设置，以满足用户的期望配置

• 在PD控制器和电池充电器之间使用板载内部I2C线来编程电池充电器，而不需要任何东西，除了一次闪光

• 小的解决方案尺寸突出了紧凑的设计，使用了两种选择的集成电路

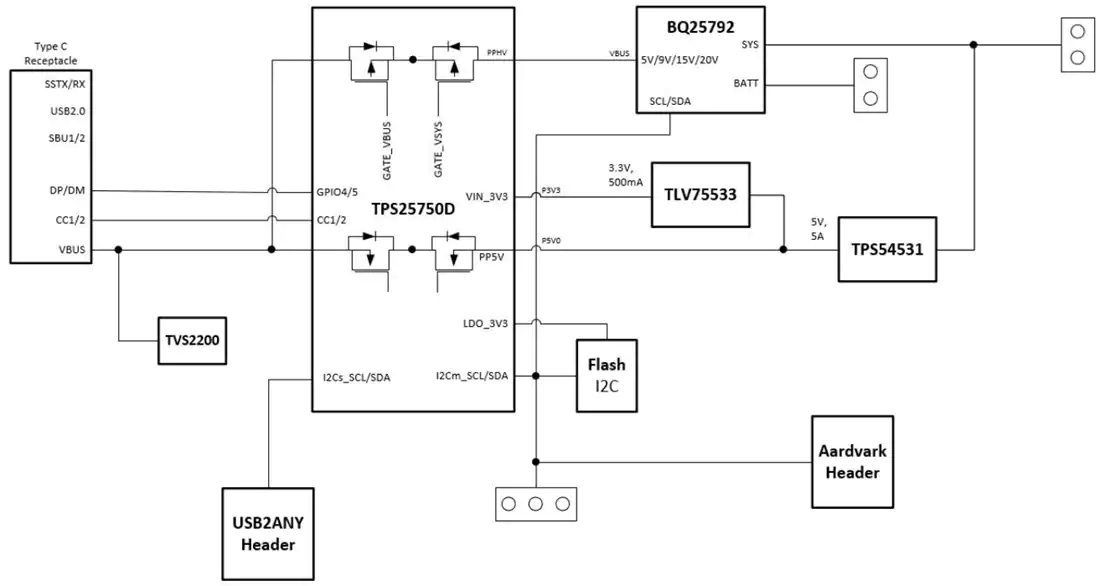

框图
