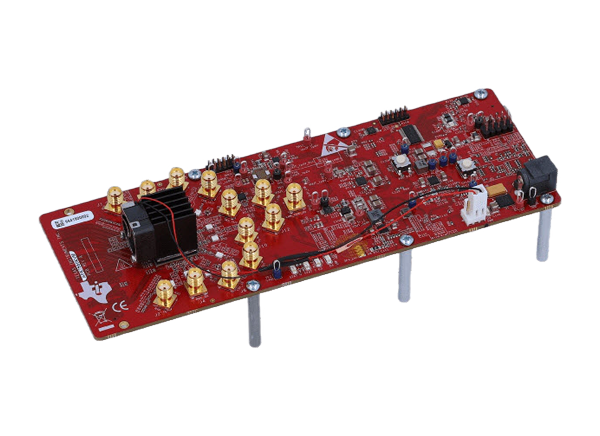

德州仪器AFE7950EVM AFE评估模块(EVM)是一种射频采样收发平台，可配置为同时支持多达4个发射和6个接收(4T6R)通道。该模块评估AFE7950，这是一个四通道，rf采样，模拟前端(AFE)。该AFDE配备了14位、12GSPS、数模转换器(dac)、14位、3GSPS、模数转换器(adc)和片上集成锁相环/压控振荡器(PLL/VCO)，用于dac和adc的高频时钟生成。

AFE7950EVM可选择在每个通道中使用双数字上、下转换器，以同时合成和数字化具有高动态范围的多个宽带信号。支持接收通道的片上集成数字步进衰减器(DSA)和发射通道的DSA功能。

8个兼容JESD204B/ c的SerDes (serializer/deserializer)收发器，最高运行29.5Gbps，可用于通过板载FPGA mezz扣卡(FMC)连接器提供AFE7950的输入输出。AFE7950EVM包括LMK04828时钟发生器，为AFE片上锁相环提供参考信号，并为JESD204B/C协议生成所需的SYSREF信号。还包括提供超低相位噪声外部时钟解决方案的选项。

德州仪器AFE7950EVM实现了一种高效的低dropout (LDO)低功率管理解决方案，仅使用DC-DC转换器对所需的电源轨道。该设计接口与TI模式/捕获卡解决方案(TSW14J57EVM，单独出售)，以及许多FPGA开发套件。

特性

• 允许评估4T6R rf采样AFE7950溶液

• JESD204B/C数据接口，简化数字接口;符合29.5Gbps的车道率

• 支持JESD204B/C同步和兼容性

• 基于dc - dc的LDO-less电源管理解决方案的选项

• LMK04828支持板载时钟解决方案，并用于生成SYSREF

• 芯片内插/抽取滤波器以降低的采样率和提高的信噪比(SNR)输入/输出样本数据

包内容

• AFE7950评估模块

• USB电缆

• 电力电缆
