德州仪器INA597精密电子trim 差分放大器是一款低功率宽带宽差分放大器，适用于成本敏感的应用。INA597由精密运算放大器(运放)和精密电阻网络组成。优秀的电阻跟踪保持增益精度和共模抑制超过温度。INA597的独特特性，如低偏移(最大200µV)，低偏移(最大5µV/°C)，高旋转速率(18V/µs)，以及高达500pF的高电容负载驱动，使其成为适用于高压工业应用的强大的高性能差分放大器。

内部运放的共模范围扩展到负电源，使器件能够在单电源应用中工作。该设备工作在单电源(4.5V至36V)或双电源(±2.25V至±18V)。差分放大器是许多常用电路的基础。德州仪器INA597提供了这种电路功能，而无需使用昂贵的精密电阻网络。

特性

• 200µV(最大)低偏置电压

• ±5µV/°C(最大)低偏置电压漂移

• 18nV/√Hz在1kHz低噪声

• ±0.03%(最大)低增益误差

• 88dB(最小)高共模抑制

• 2MHz GBW宽带宽

• 1.1mA /放大器低静态电流

• 18V/µs高回转速率

• 500pF高电容负载驱动能力

• 供应范围宽

• 单电源4.5V至36V

• ±2.25V至±18V双电源

• -40°C至+125°C指定温度范围

• 8引脚SOIC和VSSOP封装

应用程序

• 数据采集(数据收集)

• 用于资产跟踪的传感器模块和标签

• 流量变送器

• 光学模块

• 电源模块

• 交流传动位置反馈

• 伺服驱动位置反馈

• 电压调节模块

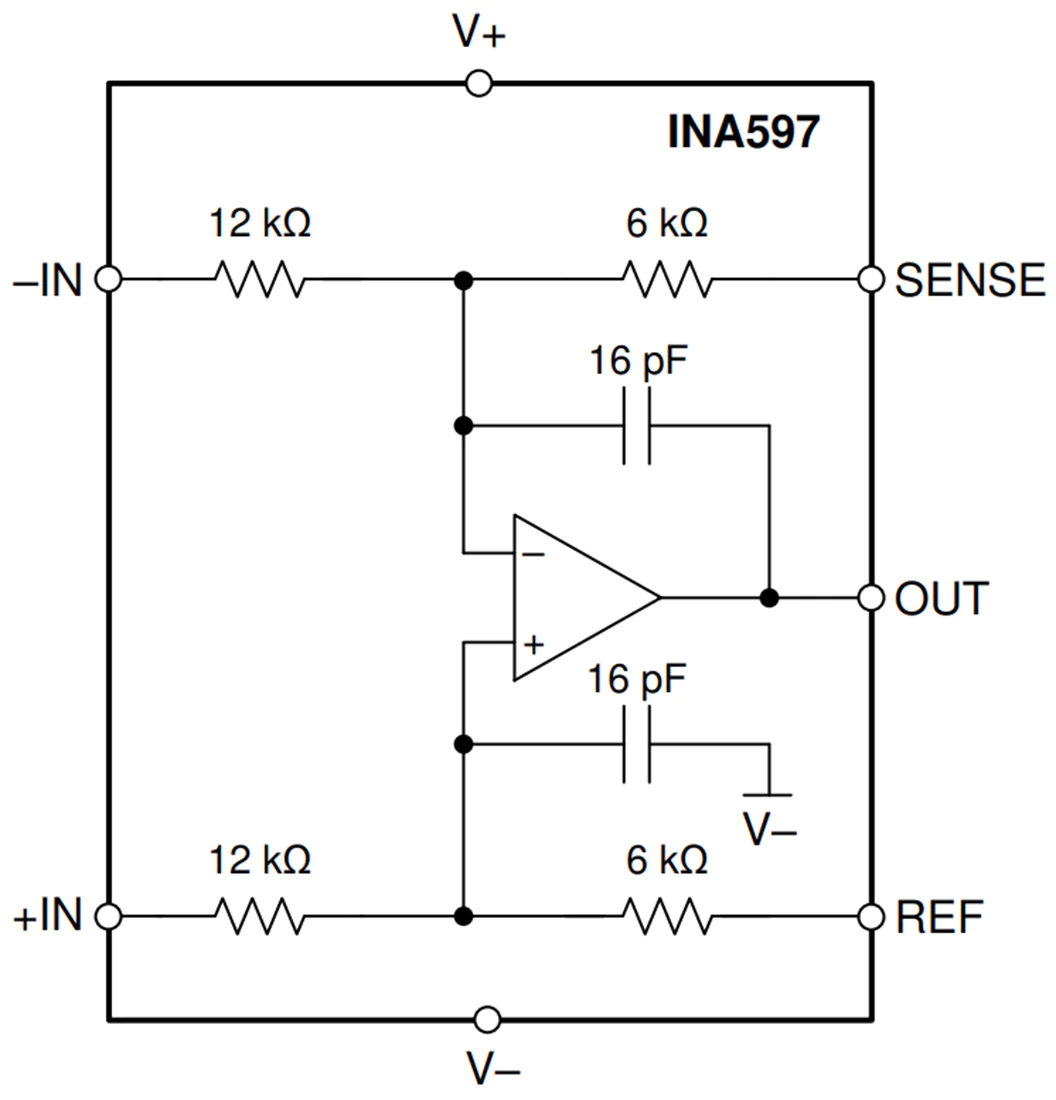

原理框图
