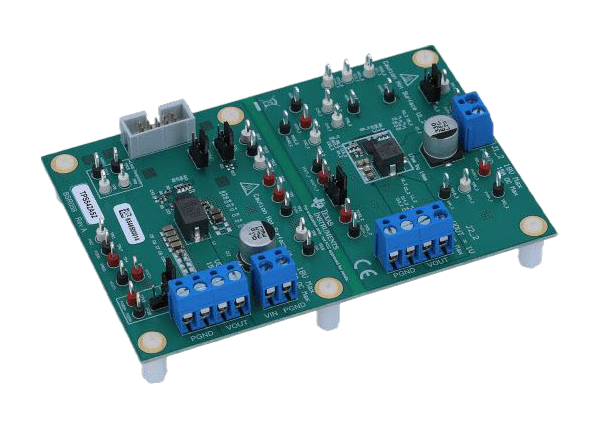

德州仪器TPS542A52EVM-059转换器评估模块(EVM)允许用户评估TPS542A52。TPS542A52是一种固定频率的非补偿外部同步降压变换器，集成了mosfet。它提供了一个固定的1V输出，从一个12V输入总线在15A。评估模块具有两个完全独立的电路。第一个电路为评价模块的下半部分或下半部分电路(用U1表示)。该电路最大限度地提高了TPS542A52的效率和性能，在不受布局区域限制的应用中。第二电路为评价模块的上半部分或上半部分电路(用U1_2表示)。该电路突出了较小的布局面积(17mm × 14mm)，这是德州仪器TPS542A52转换器和所有外部组件所需要的，同时仍然提供高性能和高效率的空间关键应用。

特性

• 可调节1V输出至15A，稳态输出电流

• 方便的测试点用于探测关键波形

• 两个完全独立的电路

• 微分遥感

• 无外部补偿网络设计

• 可选切换频率从400kHz到2.2MHz

• 向外部时钟同步

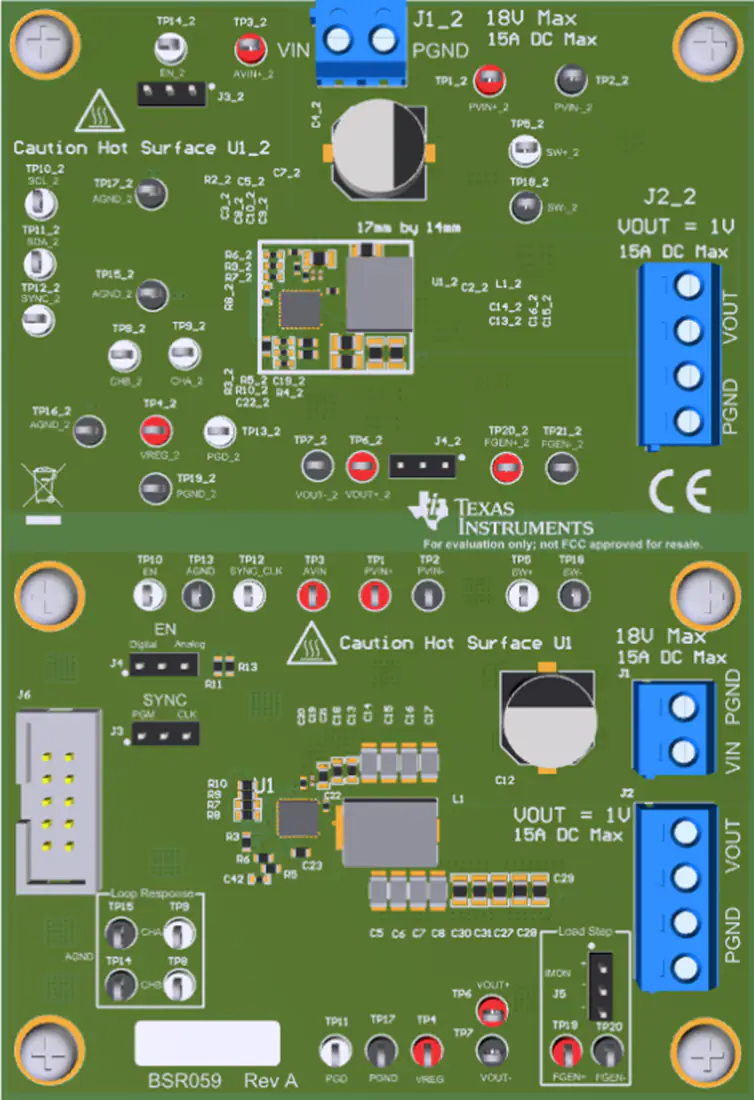

板布局
