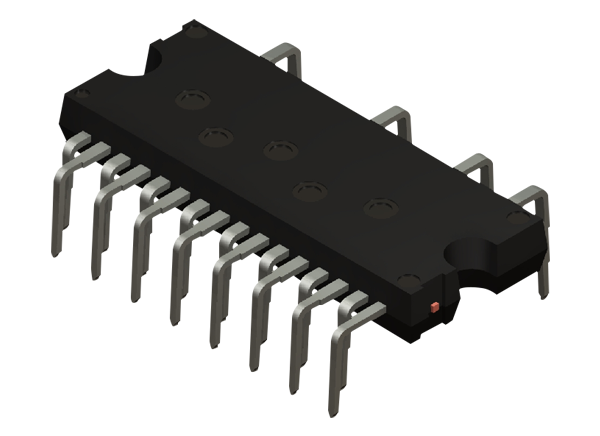

意法半导体STGIPQ4C60T-HZ SLLIMM纳米igbt采用简单、坚固的设计，提供了紧凑、高性能的交流电机驱动。STGIPQ4C60T-HZ igbt由6个改进的带自由旋转二极管的短回路坚固沟槽栅场阻igbt和3个半桥hvc栅驱动组成。这提供了低电磁干扰(EMI)特性和优化的开关速度。

STM STGIPQ4C60T-HZ SLLIMM纳米igbt包的设计允许更好和更容易拧上散热器，并优化热性能和紧凑的内置电机应用或其他装配空间有限的低功耗应用。该IPM包括一个完全中性运算放大器和一个比较器，可用于设计快速有效的保护电路。

特性

• IPM 6A, 600V，三相IGBT逆变电桥，包括3个控制芯片，用于栅极驱动和自由轮二极管

• 3.3V, 5V, 15V TTL/CMOS输入比较器滞后和下拉/上拉电阻

• 内部自举二极管

• 优化为低电磁干扰

• 欠压锁定

• 短路坚固的TFS IGBT

• 关闭功能

• 联锁功能

• 先进的电流传感运算放大器

• 过流故障保护比较器

• 隔离等级1500Vrms/min

• NTC (UL 1434 CA 2和4)

• 高达±2kV ESD保护(HBM C = 100pF, R = 1.5k欧姆)

• UL识别:UL 1557，文件E81734

应用程序

• 电机驱动器的三相逆变器

• 洗碗工

• 洗衣机

• 冰箱压缩机

• 球迷

内部原理图
