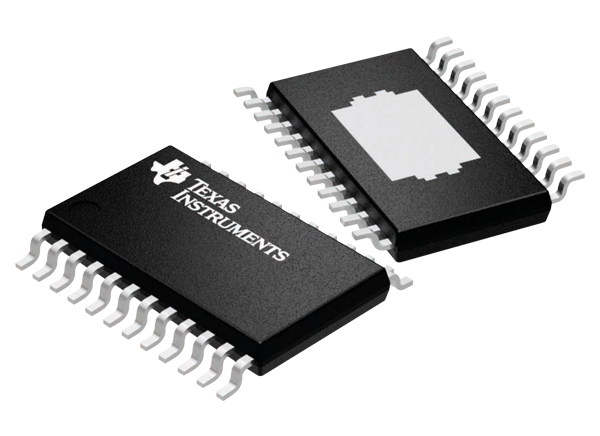

德州仪器TPS929121-Q1高面LED驱动器是一个12通道，40V高面LED驱动器，控制8位输出电流和12位PWM占空比。通过LED开路、短路对地、单LED短路诊断，满足多种调节要求。TPS929121-Q1具有可配置的看门狗，在MCU连接丢失时，自动设置故障安全状态。TPS929121-Q1具有可编程的EEPROM，可以根据不同的应用场景灵活设置。

随着汽车照明动画需求的增加，led必须独立控制。因此，具有数字接口的LED驱动器对于有效地驱动像素控制的照明应用是必不可少的。在外部照明中，多个灯的功能通常位于不同的PCB板上，板外线相互连接。传统的单端接口难以满足严格的EMC要求。德州仪器TPS929121-Q1的FlexWire接口采用了工业标准的CAN物理层，可以在不影响EMC的情况下轻松实现远距离的外通信。

特性

• aec - q100认证，适用于汽车应用

• -40°C ~ +125°C, T(A)温度等级1

• 12路高精度高边电流输出

• 供电电压4.5V ~ 40V

• 高达75mA通道电流设置由一个电阻

• 2位全局，6位独立电流设置

• 电流精度高;±5%在5mA至75mA

• 电流精度高;1 ma±10%

• 50mA时低压降500mV

• 12位独立PWM调光

• 可编程PWM频率高达20kHz

• 线性和指数调光方法

• FlexWire控制接口

• 时钟频率可达1MHz

• 一个FlexWire总线上最多支持16个设备

• 在一个帧中最多8字节的数据事务

• 5V LDO输出，供应CAN收发器

• 诊断和保护

• 可编程自动防故障装置状态

• 领导开路的检测

• 导致短路检测

• 单led短路诊断

• 可编程低供给检测

• 开路漏极ERR，用于故障指示

• FlexWire接口的看门狗和CRC

• 8位ADC用于引脚电压测量

• 超温保护

应用程序

• 汽车外后灯

• 汽车外观大灯

• 汽车内部环境灯

• 汽车集群显示

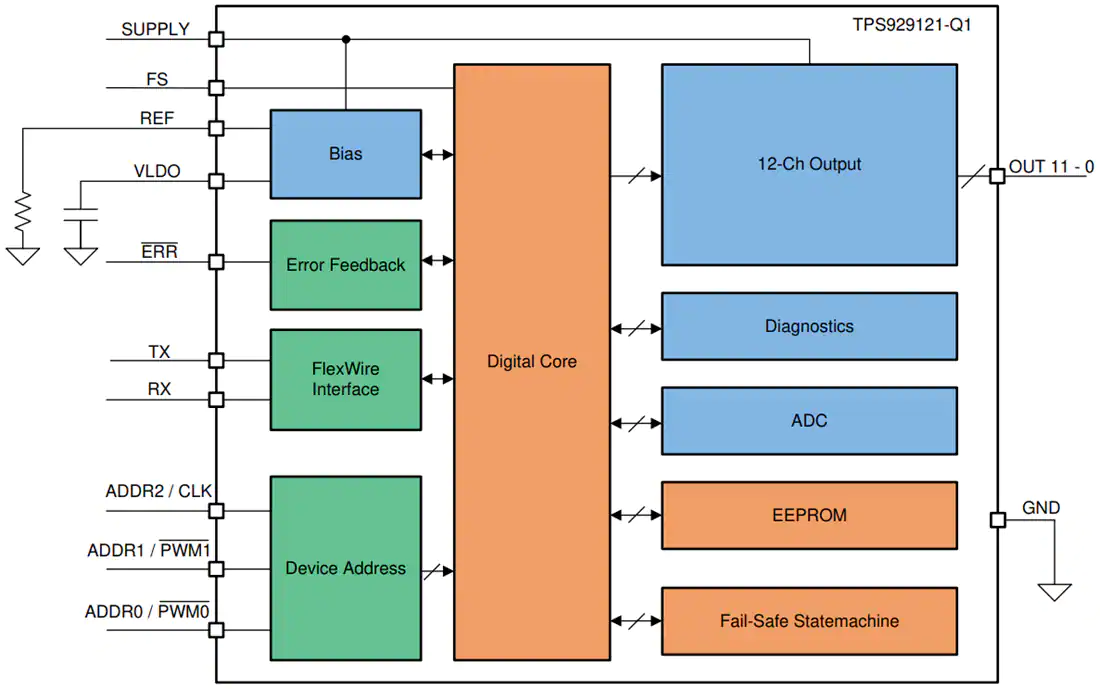

原理框图
