德州仪器INA183电流检测放大器是一种高精度电压输出，电流分流监视器(也称为电流检测放大器)。这些通常用于过流保护，用于系统优化的精密电流测量，或用于闭环反馈电路。该设备可以在2.7V到26V共模电压下检测并联电阻间的电压下降。三种固定增益可用:50V/V、100V/V和200V/V。零漂移架构的低偏移使电流传感在分流器上的最大降至10mV全量程。

这款德州仪器的INA183是通过从IN+引脚吸取电源来工作的，最大吸取130µa的电源电流。所有版本指定从-40°C到125°C，并在5针SOT-23封装。

特性

• 2.7V至26V宽共模范围

• ±170µV (Maximum)(使并联电压降10mV满量程)偏移电压

• 精度

• 增益误差±0.4%(最高过温)

• 0.5µV/°C偏移量(最大值)

• 增益漂移(最大)

• 选择的收益

• INA183A1 - 50 V / V

• INA183A2 - 100 V / V

• INA183A3 - 200 V / V

• 130µA (Maximum)静态电流

• 5针SOT-23包

应用程序

• 服务器

• 电力供应

• 电池管理

• 电信设备

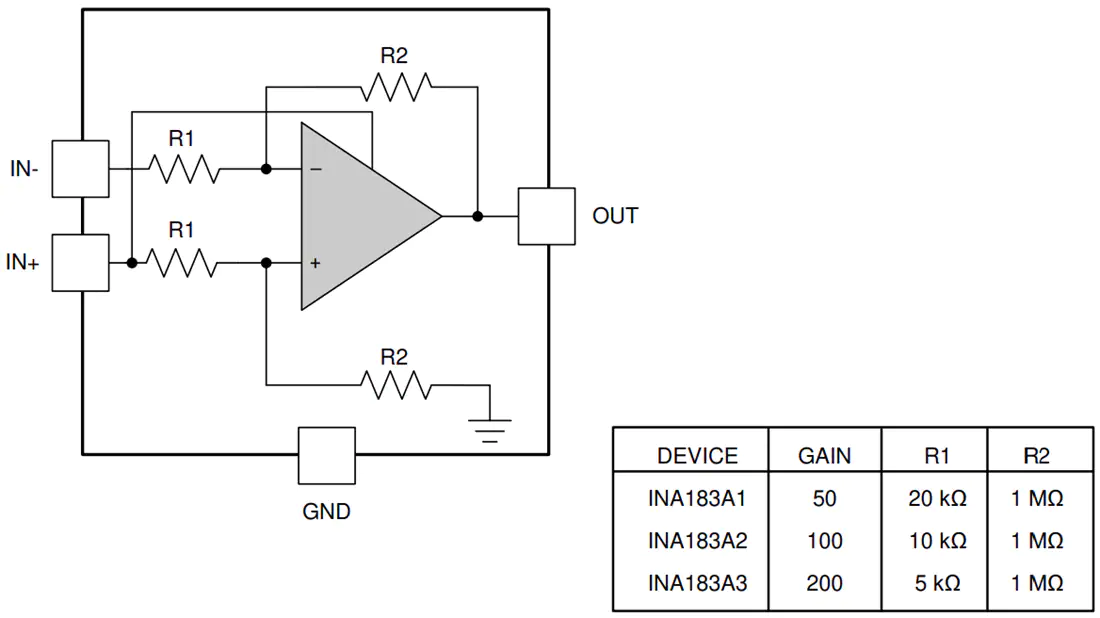

原理框图
