德州仪器ADS131M02 Delta-Sigma模数转换器(ADC)是一个双通道，同时采样，24位，Delta-Sigma (得尔塔西格马) ADC，提供宽的动态范围和低功耗。它还提供了特定的能源测量功能，使该设备非常适合能源计量，电力计量和断路器应用。ADC输入可以直接连接到电阻分压器网络或电力变压器来测量电压，或连接到电流互感器、分流器或Rogowski线圈来测量电流。

单个ADC通道可以根据传感器输入独立配置。低噪声，可编程增益放大器(PGA)提供增益范围从1到128，以放大低电平信号。此外，该设备集成了通道到通道的相位校准、偏移和增益校准寄存器，以帮助消除信号链错误。

一个低漂移，1.2V参考集成到德州仪器ADS131M02减少印刷电路板(PCB)面积。循环冗余校验(CRC)选项可以在数据输入、数据输出和寄存器映射上单独启用，以确保通信完整性。完整的模拟前端(AFE)采用20脚TSSOP或无引线20脚WQFN封装，适用于-40°C至+125°C的工业温度范围。

特性

• 两个同时采样差分输入

• 可编程数据速率高达32kSPS

• 可编程增益可达128

• 噪声性能

• 102dB动态范围增益= 1,4kSPS

• 80dB动态范围增益= 64,4ksps

• -100dB总谐波失真

• 高阻抗输入直接连接传感器

• 330k欧姆增益为1、2和4的输入阻抗

• 1毫欧增益为8、16、32和64的输入阻抗

• 可编程信道到信道相位延迟校准

• 244ns分辨率，8.192MHz f(CLKIN)

• 电流检测模式允许极低的功率篡改检测

• 集成负电荷泵可在地下输入信号

• -120dB通道间的串扰

• 一个低漂移的内部电压参考

• 循环冗余校验(CRC)在通信和寄存器映射

• 2.7V到3.6V模拟和数字电源

• 在3V AVDD和DVDD下2.3mW，功耗低

• 20针TSSOP或20针WQFN包

• 工作温度范围-40°C至+125°C

应用程序

• 电表(商用和民用)

• 断路器

• 保护继电器

• 电能质量米

• 电池测试设备

• 电池管理系统

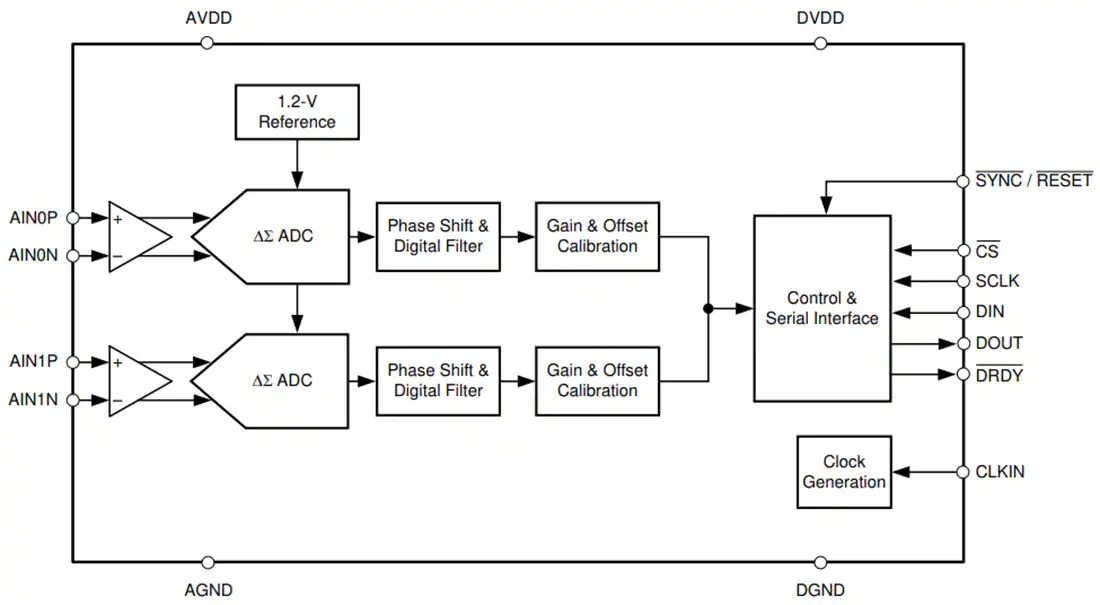

原理框图
