亚德诺半导体ADALM-SR1(ADI主动学习模块，开关稳压器#1)板是一系列主动学习实验练习的配套模块，涵盖Buck和Boost稳压器。这些练习所需的电路的复杂性超过了可以在一个标准的面包板上构建的，所以ADALM-SR1板需要运行它们。

亚德诺半导体ADALM-SR1与ADALM2000高级主动学习模块协同工作。

特性

• 演示Boost和Buck变换器的开环和闭环操作

• 设计与ADALM2000高级主动学习模块一起工作。

• 跳线设置

• 电感的选择

• 输出电容的选择

• 负载电阻的选择

• 拓扑结构、FET和电流意义选择

• 模式选择

• 占空比源选择

• 电流阈值源选择

• 反馈选择

• 多个信号测量和注入点

• 两个电源输入

• 试验电源输入

• 5V微型usb电源输入

• 综合保护电路

• 输入过压

• 欠压

• 反向电压

• 过电流输出过电压

• 感应器和负载电阻过温

文档

• 硬件概述

• 图表

必需的设备

• ADALM2000高级主动学习模块或带有外部触发输入的双通道示波器

• 两个数字万用表或附加的ADALM2000

• EVAL-CN0508-RPIZ 75W单出口台式电源或0V至12V, 3A可调台式电源

ADALM-SR1单板可捆绑订购，包括所需的额外设备:

• ADALM-SR1和ADALM2000

• ADALM2000、EVAL-CN0508-RPIZ台式电源

板概述

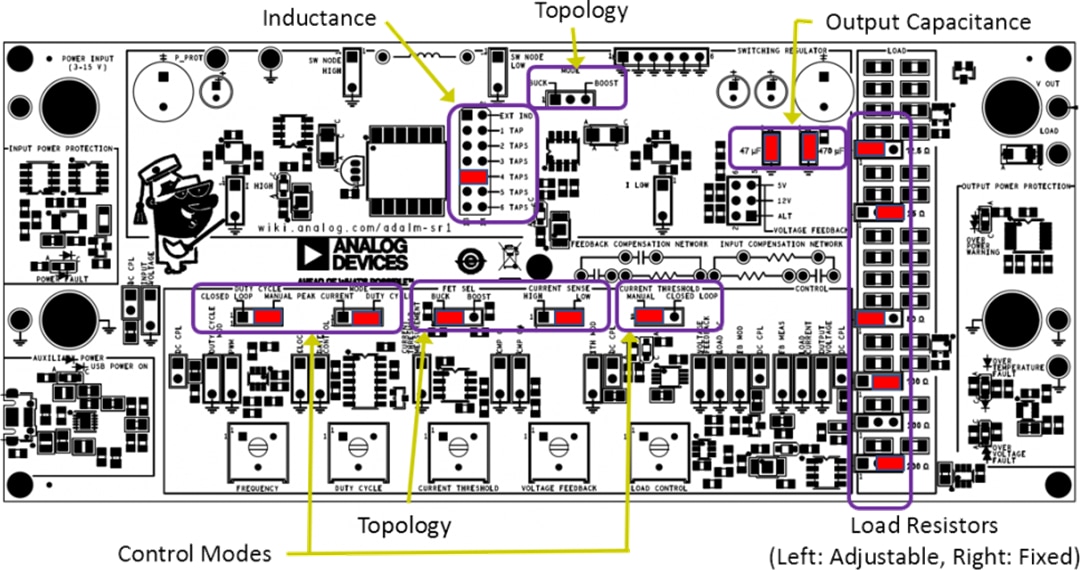

跳投,连接

ADALM-SR1配置跳线、信号输入和信号输出采用0.635mm (0.025 mil)报头。信号输入和输出是2导体集管，具有5.08mm (200 mil)间距，因此它们不能与配置跳线混淆。下导体总是接地(不总是使用)，箭头指示上导体是输入还是输出。

模式跳线在峰值电流模式和占空比控制之间进行选择。

• 峰值电流:固定频率的时钟通过打开MOSFET开关来启动电感电流斜坡，当峰值电流达到时开关打开

• 占空比:MOSFET开关的占空比直接控制

LTC6992脉宽调制器允许开关MOSFET的占空比直接控制，可以通过手动调节占空比旋钮或在误差放大器的控制下。在峰值电流控制模式下，可以通过手动调节电流门限旋钮或在误差放大器的控制下控制峰值电流。电流阈值在电压控制模式中也总是活跃的，作为一个附加的安全性和鲁棒性特性，保持每周期电流限制。

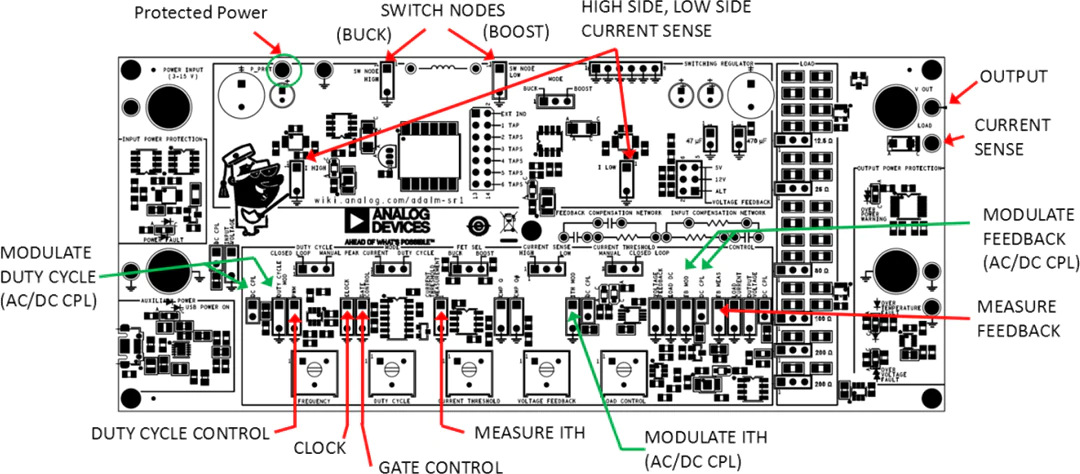

信号测量

ADALM-SR1提供大量的测试点，用于刺激(调制)和测量电路的运行情况，如输入输出电压、电感电流、输出电流等。还可以测量电路的几个方面的动态响应:

• 在开环电压模式下，通过调制占空比控制电压，用户可以表征功率级的响应

• 在开环电流模式下，调制电流门限(ITH)允许用户表征功率级的响应

• 在任何闭环模式下，调制反馈分频器允许用户描述整个电路的闭环响应

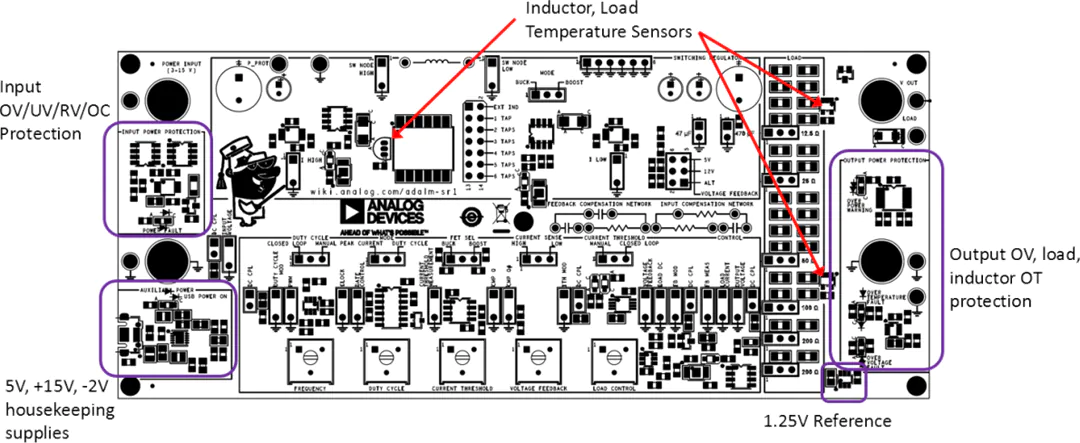

辅助电路的细节

ADALM-SR1有双路电源输入。实验电源输入由用户提供，电压会随着实验的运行而变化。一个额外的微型USB连接器是一个5V“管家”电源的输入，为所有的控制电路供电，允许实验功率在很大范围内变化。LT3472将5V电源分别提升/逆变至+15/-2V。该设计为LT1995电流检测放大器提供高电压和微负电压，为误差放大器提供负电源。

LT1970-1.25为误差放大器和占空比、电流阈值调节电位器提供了精确的参考。

ADALM-SR1具有输入过压、欠压、反压、过流保护等特性。一个LTC4368和相关电路保护实验电源输入，只有当电源在3V和15V之间时才打开。电路保护在-40V和+60V之间的电压。LTC4368也作为一个保险丝，如果电流超过2A切断电源。

在升压模式下，ADSRALM在一定条件下可以产生高电压。如果输出超过22V, LTC2912过压/欠压监控器将禁用开关电路。一个SMAJ24A, 24伏TVS二极管提供额外的保护。
