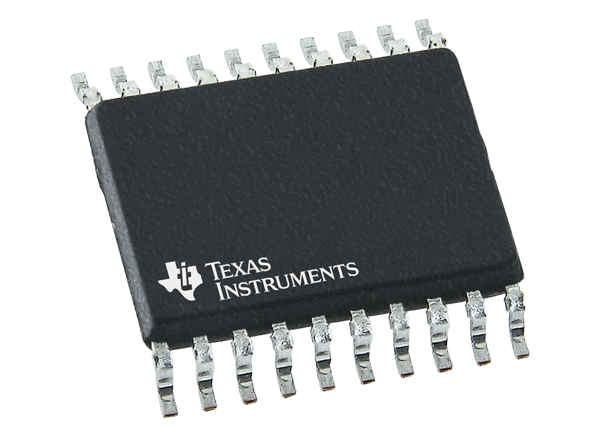

德州仪器DRV8300三相栅驱动器提供三个半桥栅驱动器，每一个都能驱动高侧和低侧n通道功率mosfet。DRV8300D使用集成的引导二极管和外部电容产生正确的栅极驱动电压的高侧mosfet。该DRV8300N产生正确的栅驱动电压使用外部引导二极管和外部电容的高侧mosfet。GVDD用于为低侧mosfet产生栅极驱动电压。德州仪器的DRV8300栅极驱动架构支持峰值高达750mA的源和1.5A的sink电流。

相位引脚SHx可以容忍显著的负电压瞬变，而高侧栅驱动器电源BSTx和GHx可以支持更高的正电压瞬变(115V) abs最大电压。这提高了系统的鲁棒性。较小的传播延迟和延迟匹配规范使死区时间需求最小化，从而进一步提高了效率。通过GVDD和BST欠压锁定，在低侧和高侧都提供了欠压保护。

特性

• 三半桥门驱动器

• 驱动3个高侧和3个低侧n沟道mosfet (NMOS)

• 集成引导二极管(DRV8300D器件)

• 支持INLx逆变输入和非逆变输入

• 引导门驱动架构

• 750毫安电流源

• 反向电流1.5

• 最多支持15秒电池供电应用

• SHx引脚上的低漏电流(<55µ)

• 绝对最大BSTx电压高达115V

• 支持负瞬态高达-22V的SHx引脚

• 内置防交叉传导

• 可调死时间通过DT引脚的QFN包变种

• 固定死时间插入的TSSOP包变种200nS

• 支持3.3V和5V逻辑输入，20V Abs Max

• 4nS典型的传播延迟匹配

• 紧凑的QFN和TSSOP包

• 高效的系统设计与电源模块

• 综合保护功能

• 欠压闭锁

• GVDD欠压(GVDDUV)

应用程序

• 电动自行车、电动滑板车和电动汽车

• 风扇、泵和伺服驱动器

• 无刷直流(BLDC)电机模块和PMSM

• 无绳花园和电动工具，割草机

• 无线吸尘器

• 无人机、机器人和遥控玩具

• 工业和物流机器人

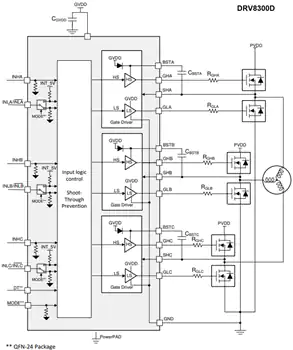

功能块图
