德州仪器TMUX7219/TMUX7219- q1 2:1 (SPDT)精密开关是互补的金属氧化物半导体(CMOS)开关，在单通道2:1 (SPDT)配置中具有锁存免疫。设备支持单路供电(4.5V ~ 44V)、双路供电(±4.5V ~±22V)或非对称供电(如V(DD) = 12V, V(SS) = -5V)。TMUX7219支持双向模拟和数字信号的源(Sx)和漏极(D)引脚范围从V(SS)到V(DD)。

TI TMUX7219/TMUX7219- q1可通过控制EN引脚使能或关闭。关闭时，两个信号路径开关都关闭。当使能时，SEL引脚可以用来打开信号通路1 (S1到D)或信号通路2 (S2到D)。所有的逻辑控制输入支持1.8V到V(DD)的逻辑电平，确保在有效的电源电压范围内工作时TTL和CMOS逻辑兼容性。故障安全逻辑电路允许在电源引脚之前施加控制引脚上的电压，保护设备免受潜在的损坏。

TMUX72xx系列提供闭锁免疫，防止设备内部寄生结构之间通常由过电压事件引起的不良大电流事件。锁存状态通常会持续到电源轨被关闭，并可能导致设备故障。锁紧抗扰特性允许TMUX72xx系列开关和多路复用器在恶劣环境中使用。

特性

• AEC-Q100符合汽车应用要求


• 设备温度等级1:环境工作温度为-40℃~ 125℃

• 封闭的免疫

• ±4.5V至±22V双电源范围

• 4.5V至44V单电源范围

• 2.1欧姆低导通电阻

• -10pC低电荷注入

• 330mA(最大)高电流支持

• 1.8 v逻辑兼容

• 自动防故障装置的逻辑

• 轨到轨操作

• 双向信号通路

• 闭合开关

应用程序

• 工厂自动化和工业控制

• 可编程逻辑控制器(PLC)

• 模拟输入模块

• 半导体测试

• 交流充电(桩)站

• 超声波扫描仪

• 患者监测和诊断

• 光学网络

• 光学检测设备

• 远程无线单位

• 有线网络

• 数据采集系统

• 燃气表

• 流信号传送器

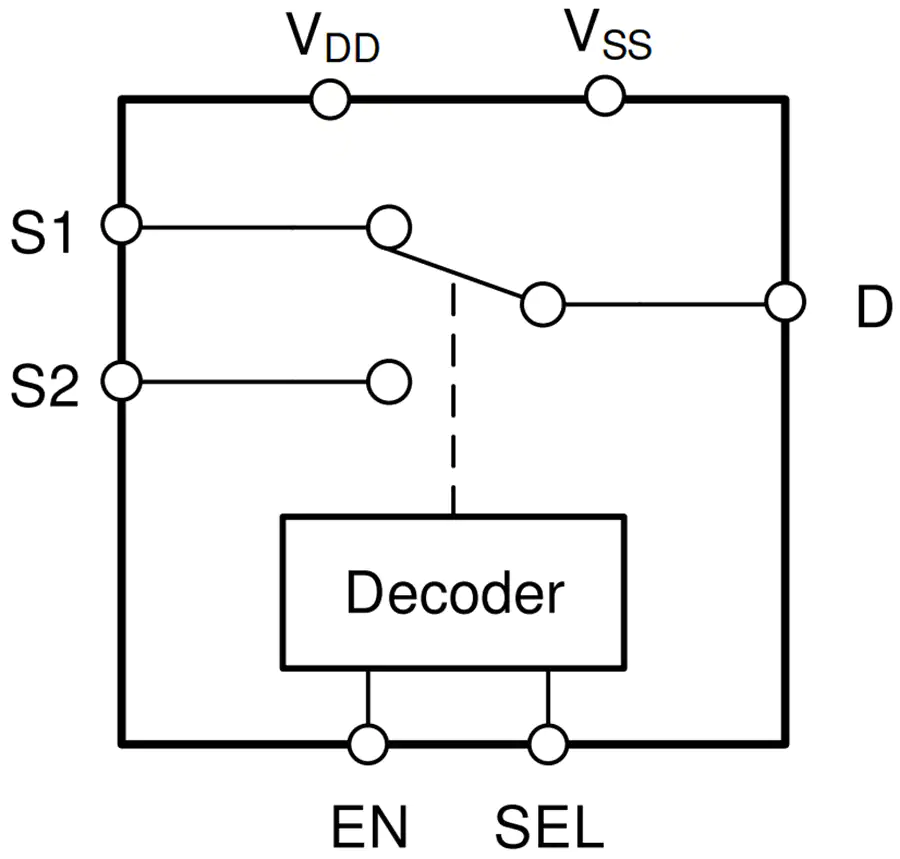

原理框图
