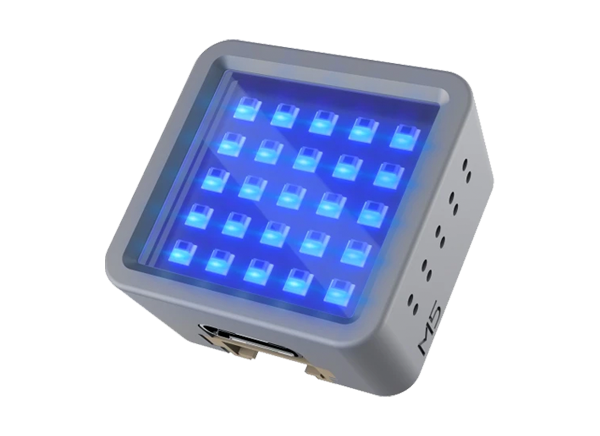

M5Stack ATOM Matrix ESP32开发工具包具有240MHz双核ESP32- pico芯片，集成Wi-Fi和蓝牙 技术。集成4MB SPI flash memory，提供IR (Infrared) LED、内置IMU传感器(MPU6886)、HY2.0接口。这个ATOM矩阵板提供了更多的gpio定制，适合轻便和微型嵌入式设备开发。该板带有一个通用的可编程按钮，在RGB Led矩阵下面提供。这使用户能够向他们的各种项目添加输入支持。ATOM矩阵板工作在5V电源电压和0°C至40°C的温度范围。开发板的尺寸为24mm × 24mm × 14mm。典型应用包括物联网终端控制器、物联网节点、可穿戴外设等。

特性

• 240MHz双核ESP32 -based PICO-based datasheet(数据表)

• 可编程按钮

• 5 x 5 RGB LED矩阵面板(WS2812C)

• 内置红外线领导

• 内置MPU6886惯性传感器

• 可伸缩销和孔

• 项目平台:

• Arduino和UIFlow

规范

• 520 kb SRAM

• 4 mb的闪存

• 5V @ 500mA输入电源

• G19、G21、G22、G23、G25、G33引脚接口

• 2.4 g的3 d天线

• 0°C ~ 40°C工作温度范围

• 尺寸:24mm x 24mm x 14mm

应用程序

• 物联网终端控制器

• 物联网节点

• 可穿戴的外围设备

原理图

ATOM矩阵概述图
