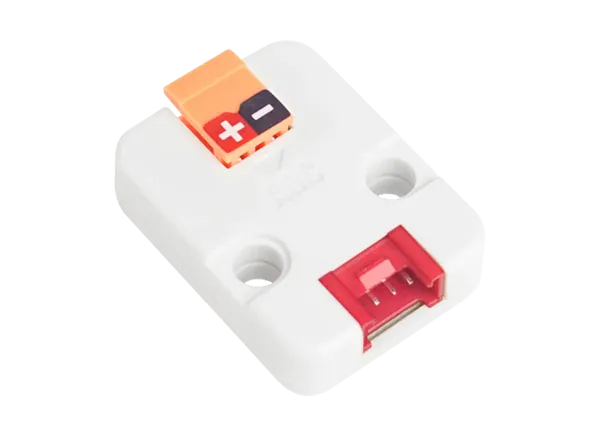

M5Stack ADC数据转换单元是一个集成的ADS1100器件，是完全差分，16位，自校准，delta-sigma A/D转换器。该单元通过I(2)C接口进行通信。通过M5Core设备上的A端口收集AD数据，以提高A/D能力和性能。ADC数据转换单元有一个默认的I(2)C地址，它是0x48，除非手动更改。该ADC单元具有单周期转换，连续自校准，内部系统时钟，并可在8个不同的地址。数据转换单元附带一个完整的数据采集系统在一个小小的SOT23-6包。这个ADC单元工作在2.7V到5.5V的电压范围内，可提供32mm x 24mm x 10mm的尺寸。典型的应用包括心电信号采集、血压测量和测功器。

特性

• 完整的数据采集系统在一个小小的SOT23-6包

• 16位没有丢失的代码

• 连续自校准

• 单循环转换

• 可编程增益放大器，增益范围为1、2、4或8

• 4µV (p p)低噪声

• 8SPS到128SPS可编程数据速率

• 内部系统时钟

• 2.7V至5.5V电源

• (2) C接口

• 低电流消耗

• 可在8个不同的地址

• 两个LEGO-compatible黑洞

包内容

• ADC单位

• 格罗夫电缆

• HT3.96公插座(2引脚)



规范

• 4µVp-p低噪声

• 8SPS到128SPS可编程数据速率

• 2.7V至5.5V电源

• 低电流消耗

• 32mm x 24mm x 10mm尺寸

应用程序

• 心电信号采集

• 血压测量

• 测功器
