德州仪器TPS25814 USB Type-C控制器是一个独立的USB Type-C控制器，为一个USB Type-C连接器提供电缆插头和方向检测。在电缆附件，TPS25814根据USB Type-C规范进行电缆检测。当电缆检测完成后，德州仪器TPS25814启用内部电源路径。状态指示灯引脚可用于控制外部多路复用器。

特性

• USB Type-C规格兼容

• 电缆连接和方向检测

• 集成VCONN开关

• 26V容忍CC引脚

• 可配置的当前广告

• 集成V(BUS)源端口电源开关

• 5V, 3A, 36毫欧采购开关

• UL认可元件(E169910)

• 欠压、过压保护

• 可配置的电流限制高达3A

• USB Type-C连接器系统软件接口(USCI)支持

• 支持工业温度范围

• 可选简单的电源管理多端口系统

应用程序

• 笔记本和台式电脑

• 15 w USB-C充电器

• 对接站和枢纽

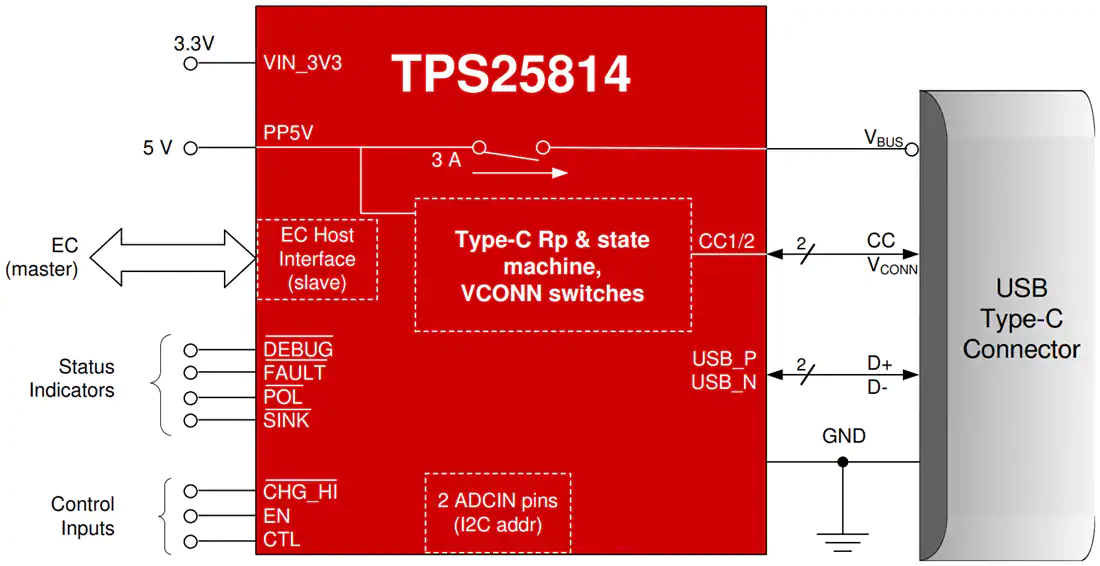

简化的示意图
