德州仪器公司的XIO2000A/XIO2000AI PCI EXPRESS 到PCI 总线转换桥完全符合PCI EXPRESS到PCI/PCI- x桥规范。XIO2000A/XIO2000AI Bridge同时支持8个已发布事务和4个未发布事务，每个启用的虚拟通道(VC)用于下游流量。对于上游流量，每个VC最多可同时支持6个已发布交易和4个未发布交易。

TI XIO2000A/XIO2000AI Bridges支持两个独立的vc。第二个VC针对同步流量类型和QoS应用程序进行了优化。此外，桥架支持高级错误报告能力，包括扩展CRC (ECRC)。为了充分利用这两个特性，需要补充固件或软件。

实现了一个健壮的管道体系结构，以最小化跨桥的系统延迟。如果检测到奇偶校验错误，则上游和下游操作都支持数据包中毒。

特性

• 全x1 PCI Express吞吐量

• 完全符合PCI Express的PCI/PCI- x桥接规范，修订版1.0

• 完全符合PCI Express基础规范，修订版1.0a

• 完全符合PCI本地总线规范，修订版2.3

• 扩展虚拟通道(VC)支持

• 包括第二个VC，用于服务质量和同步应用程序

• PCI Express高级错误报告能力，包括ECRC支持

• 支持D1、D2、D3(热)、D3(冷)

• 当PCI express链路上的报文活动处于空闲状态时，Active状态链路电源管理使用l0和L1状态来节省电能

• 唤醒事件和信标支持

• 错误转发包括PCI express

• 数据中毒和PCI总线奇偶校验错误

• 采用100MHz差分PCI快速通用基准时钟或125MHz单端基准时钟

• 健壮的管道架构，最大限度地减少事务延迟

• 全PCI本地总线66MHz/32位吞吐量

• 支持内部可配置的6个从属PCI总线主，2级优先级方案

• 低功耗设计(<350mW)确保易于实施

• XIO2000AI支持33MHz总线速度下的工业温度

• 两个包装选择15mm x 15mm和12mm x 12mm

• 内部PCI仲裁支持多达6个外部PCI大师

• 高级VC仲裁选项包括VC1严格优先级、硬件固定轮询和32阶段加权轮询

• 高级PCI总线端口仲裁选项包括128阶段，加权轮循时间和128阶段，加权轮循主动时间

• 用于内存空间映射到指定流量类的高级PCI同步窗口

• 高级PCI Express消息为卡总线应用程序的串行IRQ中断发出中断生成信号

• 外部PCI总线仲裁选项

• PCI总线锁支持

• 时钟运行和电源覆盖支持

• 6个缓冲PCI时钟输出(33MHz或66MHz)

• PCI总线接口3.3V和5.0V(只有在5.0V时才33MHz)的容错选项

• 集成AUX电源开关排空V(AUX)

• 只在主电源关闭时才通电

• 8个3.3V多功能通用I/O端子

• 内存映射的EEPROM串行总线控制器，支持外接卡的PCI快速功率预算/限制扩展

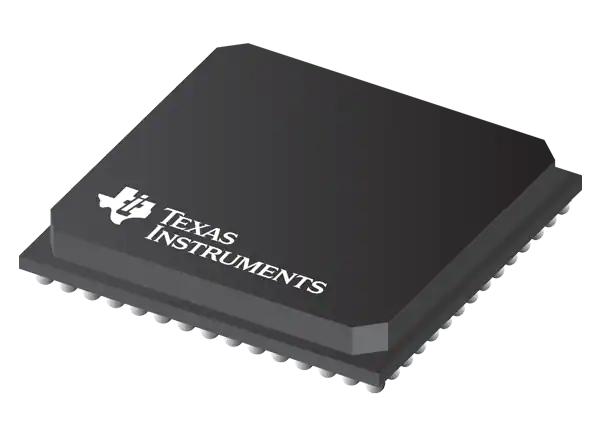

• Compact footprint, 201-Ball, GZZ MicroStar BGA(仅XIO2000A)，无铅201-Ball, ZZZ MicroStar BGA;175球ZHC MicroStar BGA;或175球ZHH MicroStar BGA
