德州仪器THVD1400/THVD1420 RS-485收发器是工业应用的强大的半双工RS-485收发器。总线引脚不受高水平IEC接触放电ESD事件的影响，不需要额外的系统级保护组件。这些设备的供电电压从3V到5.5V不等。宽共模电压范围和总线引脚低输入泄漏使该设备适用于长电缆运行的多点应用。德州仪器THVD1400和THVD1420具有行业标准的8引脚SOIC封装，用于drop-in兼容性，以及行业领先的小型SOT封装。设备的特点是环境温度范围为-40°C至125°C。

特性

• 符合或超过TIA/EIA-485A标准要求

• 供电电压为3V至5.5V

• 半双工rs - 422 / rs - 485

• 数据速率

• THVD1400 - 500 kbps

• THVD1420 - 12 mbps

• 总线的I / O的保护

• ±16千伏HBM防静电

• ±8kV IEC 61000-4-2接触放电

• ±15kV IEC 61000-4-2气隙放电

• ±4kV IEC 61000-4-4快速瞬态突发

• ±16V母线故障保护(母线引脚上绝对最大电压)

• 小，节省空间的8引脚SOT封装选项(2.1mm x 1.2mm)

• -40°C至125°C扩展的工业温度范围

• 用于噪声抑制的大接收机滞后

• 低功耗

• <低待机电源电流

• 运行期间的静态电流为1.5mA(典型值)

• 无故障开机/关机热插件功能

• 开放、短和空闲总线故障保护

• 1/8单元负载(多达256总线节点)

应用程序

• 工厂自动化,控制

• 楼宇自动化

• 电网基础设施

• 马达驱动器

• 功率输出

• 工业运输

• 暖通空调系统

• 视频监控

• 智能电表

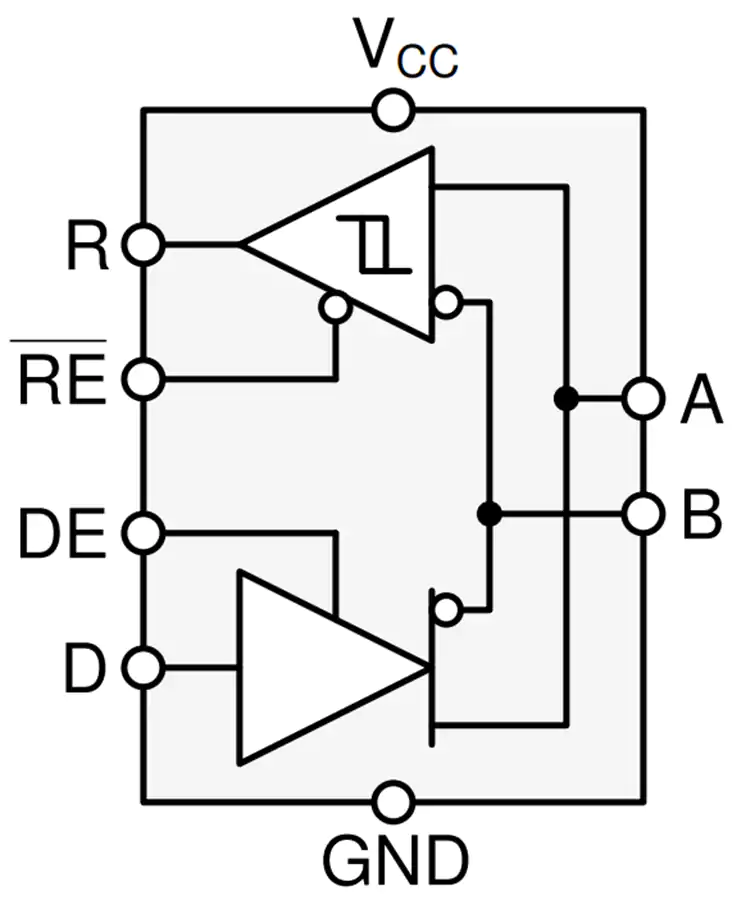

原理框图
