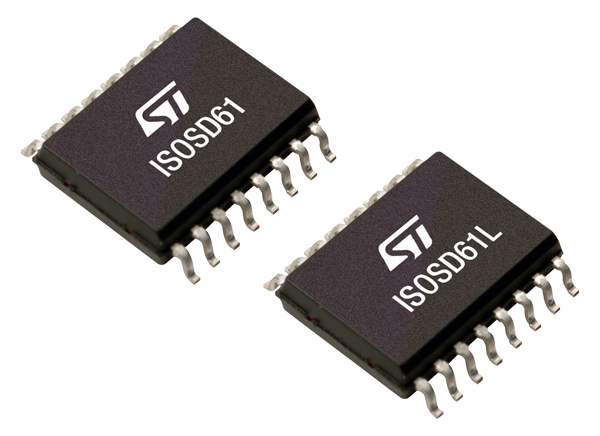

意法半导体ISOSD61 Sigma-Delta调制器是基于嵌入式变压器耦合技术的。该调制器将最大量程为±320mV的模拟输入信号转换为高速、25Msps、1位数字数据流。采用数字滤波的方法重建信号信息。该调制器通过高速隔离数据耦合与数字I/O部分隔离，其性能远优于光耦合器等其他隔离收发器。

特性

• 高达25MHz外部时钟输入，更容易同步

• ±320mV全量程模拟输入范围

• 16位分辨率，没有丢失的代码

• 可典型第三

• 86分贝典型的信噪比

• 官-83分贝的典型

• ±3 LSB典型INL

• 最大增益误差±1%

• 低电压差分信令(LVDS)和单端(TTL/CMOS)选项

• -40°C至+125°C扩展的工业温度范围

• 所以16宽包

• 典型的30kV/µs高共模瞬态免疫

• 隔离电压V(IOTM)

• 工作电压V(IORM)

应用程序

• 工业电机控制

• 太阳能逆变器

• 联合包裹

• 电动汽车充电器

• 工厂自动化

• 电信和服务器电源

框图
