德州仪器TPS65921集成电源管理电路(IC)支持OMAP应用处理器的电源和外设需求。该设备包含电源管理、通用串行总线(USB)高速(HS)收发器、模数转换器(ADC)、实时时钟(RTC)、键盘接口和嵌入式电源控制(EPC)。该设备的电源部分包含三个buck转换器，两个由专用的SmartReflex 3类接口控制，以及多个low-drop - out (LDO)稳压器。它还包括一个EPC来管理OMAP的功率排序需求和一个RTC模块。USB模块提供了一个HS 2.0收发器，适合直接连接到OMAP通用收发宏单元接口(UTMI) +低引脚接口(ULPI)与集成电荷泵(CP)。

德州仪器TPS65921还提供辅助模块:ADC、键盘接口和通用输入/输出(gpio)与JTAG功能混合。键盘接口实现了一个内置的扫描算法来解码基于硬件的按键，并减少软件的使用，还有多个额外的gpio，当它们被配置为输入时，可以用作中断。

特性

• 三个降压转换器

• TPS65921B支持VDD1到1.2A

• TPS65921B1支持VDD1高达1.4A (1GHz操作必需)

• VDD1的输出电流高达1.2A

• SmartReflex动态电压管理

• 3.2MHz定频运行

• V(IN): 2.7 ~ 4.5V

• 典型的30µA静态转换器

• 四种通用的可配置LDOs

• 动态电压缩放

• 一个LDO的最大电流为220mA

• V(IN): 2.7 ~ 4.5V

• 两个低噪声、高PSRR的ldo

• 具有报警唤醒机制的RTC

• 时钟管理

• 32 khz晶体振荡器

• 时钟切片器为26MHz, 19.2MHz和38.4MHz

• 高频时钟输出缓冲器

• USB

• USB HS 2.0收发器

• USB 1.3 OTG-compliant

• 12位ULPI 1.1接口

• USB电源(V(BUS) 5V CP)

• 控制

• 高速我(2)C接口

• 所有资源可配置I(2)C

• 键盘接口可达8 × 8

• 10位A / D转换器

• 热模，热停机保护

• BGA 120球ZQZ

应用程序

• 移动电话和智能手机

• MP3播放器

• 手持设备

• 电子书

• OMAP和低功耗DSP电源

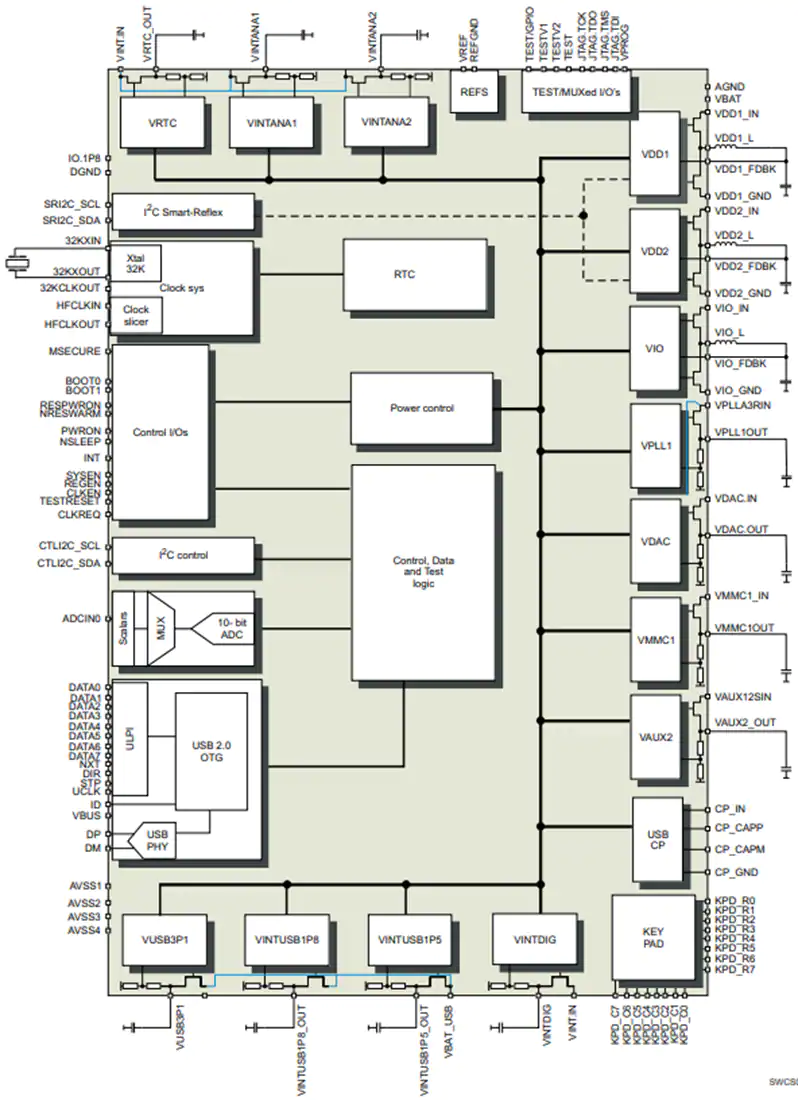

原理框图
