德州仪器INA2xxEVM功率监测评估模块的介绍、特性、及应用

来源：HQBUY 发布时间：2022-07-29

摘要： 用于评估INA228、INA229、INA237、INA238或INA239的主要特性和性能。

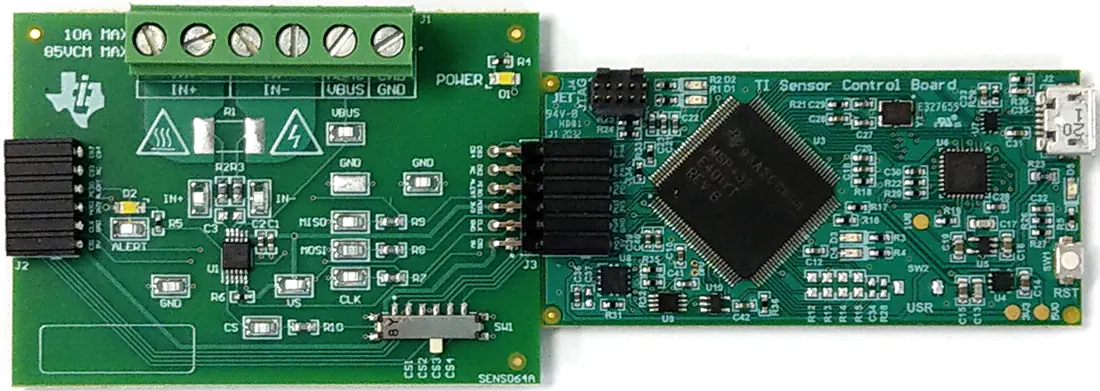

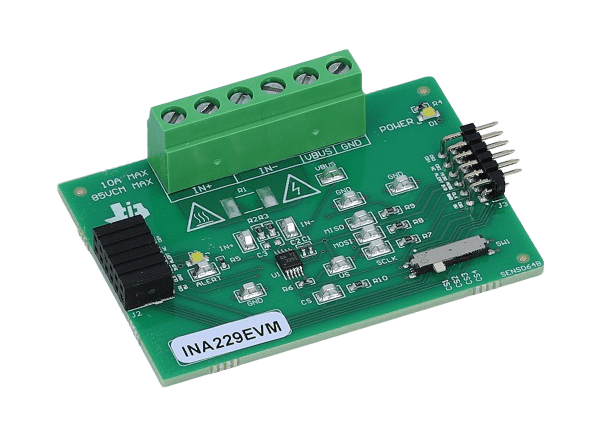

德州仪器INA2xxEVM功率监测评估模块(EVMs)是易于使用的平台，用于评估INA228、INA229、INA237、INA238或INA239的主要特性和性能。评估模块支持高达10安培的电流测量，并带有图形用户界面(GUI)支持读取和写入设备寄存器。德州仪器INA228、INA229、INA237、INA238和INA239器件是数字功率监视器，集成了20位(INA229和INA228)和16位(INA237、INA238和INA239) delta-sigma adc，专门设计用于电流传感应用。该器件可以测量±163.84mV或±40.96mV的可选全量程差分输入，共模电压支持范围从-0.3V到+85V。对于INA228和INA229，内置的数字积累计算平均功率，内部模具温度，能量和电荷积累。对于INA237, INA238和INA239，内置的数字累加计算平均功率和内部模具温度。
