德州仪器RUN- fda -4567-EVM放大器评估模块(EVM)是用于具有输入共模控制的全差分放大器，如RUN (VQFN-16)包中的THS4567。这个评估模块的设计是为了快速和容易地演示放大器的功能和通用性。评估模块已准备好通过板载连接器连接电源、信号源和测试仪器。德州仪器RUN-FDA-4567-EVM可以配置为容易连接50欧姆实验室设备的输入和输出，也可以选择使用差分二极管连接作为输入。评估模块具有输入共模、输出共模和使能控制信号的多个连接选项。输出具有可选的变压器连接，将差分输出转换为测试设备使用的单端信号。

特性

• 配置为分割供应操作和修改为单供应

• 可配置的输入共模控制可选二极管输入足迹

• 包括连接终端电阻，以匹配标准50欧姆输入/输出阻抗测试设备

• 输入和输出使用标准的SMA连接器占用空间

• 针对高带宽设备优化布局

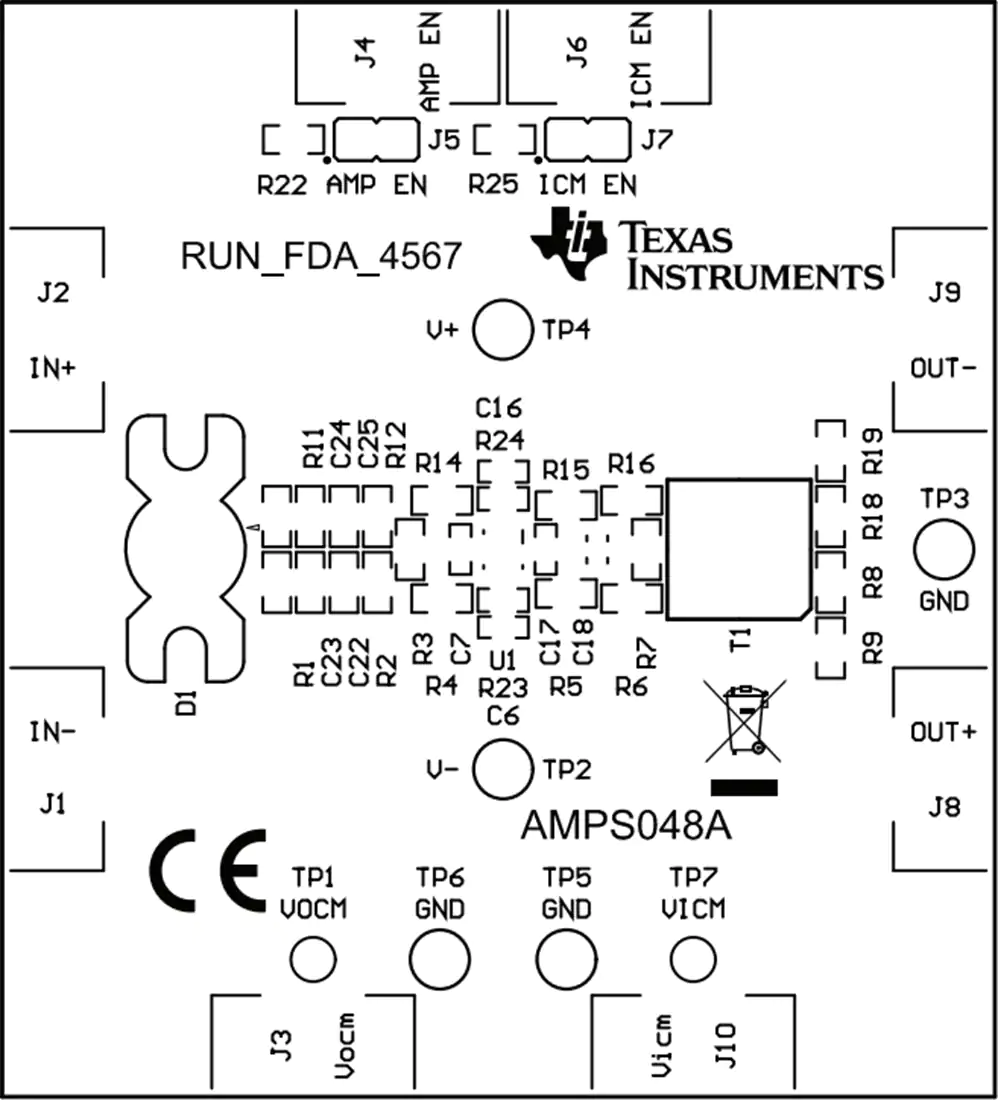

板布局
