Qorvo QPQ1214 LTE声表面波三工滤波模块是一款高性能声表面波三工滤波器，可用于LTE波段12和13。QPQ1214由三个SAW模和无源SMT组件组成。该器件采用了一种专有的温度补偿工艺技术，可将SAW器件的频率温度系数降低近50%。

Qorvo QPQ1214 LTE SAW三工滤波器模块采用紧凑的6针4mm × 5mm SMT封装，工作温度范围为+25°C至+70°C。

特性

• 频率

• 699兆赫到716兆赫

• 729兆赫到756兆赫

• 777兆赫到787兆赫

• 乐队

• B12 UL

• B12 /十三区最DL

• 十三区最UL

• 温度补偿看到(TC-SAW)

• 大功率，30dBm操作

• 可用带宽17MHz在707.5MHz

• 可用带宽27MHz在742.5MHz

• 可用带宽11MHz在782.0MHz

• 内部匹配50欧姆操作

• 3.0 db插入损耗

• 工作温度范围+25°C至+70°C

• 6-pin I / O配置

• 4.00mm x 5.00mm x 1.06mm表面贴装装置

• 符合RoHS标准，无铅

应用程序

• LTE Band 12和Band 13

• 基站基础设施

• 细胞小细胞

• 网络中继器

• 无线设备

• 通用无线

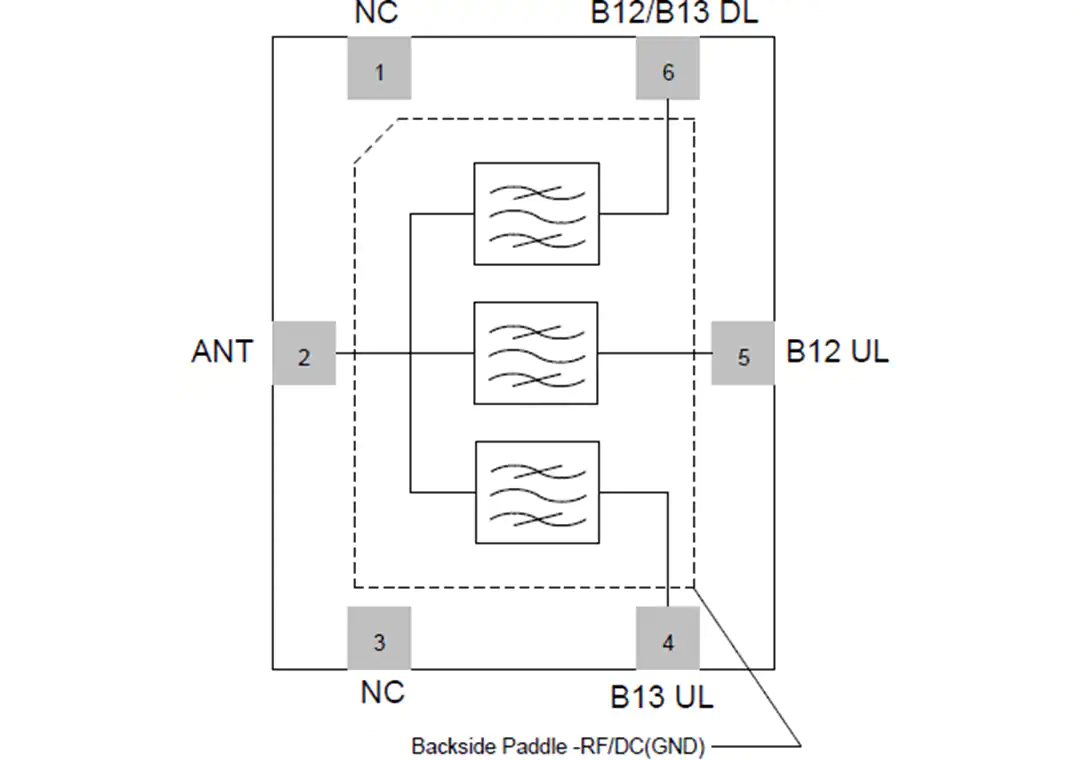

框图
