德州仪器的DLP DMD评估模块(EVMs)作为子系统的一部分，对DLP500、DLP650、DLP670和DLP900数字微镜器件(DMD)进行评估。当DLPLCR50XEVM与DLPLCRC900DEVM配对时，用户获得像素精确控制，1位模式率高达16,100Hz。当德州仪器的DLPLCR67EVM或DLPLCR90EVM与DLPLCRC900DEVM配对时，用户获得像素精确控制，1位模式率高达9,523Hz。如果DLPLCR65EVM与DLPLCRC900EVM配对，用户将获得像素精确控制，1位模式率高达9,523Hz。

DLPLCRC900EVM包含单个DLPC DMD控制器，允许对DLPLCR65EVM和其他兼容DMD评估模块进行可配置控制。DLPLCRC900DEVM包含两个DLPC900数字微镜设备(DMD)控制器，允许对DLPLCR50XEVM、DLPLCR67EVM、DLPLCR90EVM和其他兼容的DMD评估模块进行可配置控制。DLPLCRC900EVM和DLPLCRC900DEVM都具有输入/输出触发器，方便与摄像机、传感器或其他外围设备同步。增加的灵活性可以为工业、医疗、计量、安全、电信和仪器仪表应用程序提供不同的架构。

每一个评估模块都是正确的评估选择，设计师需要一个高度灵活的开发工具包，将DLP技术整合到各种各样的光转向应用程序。这些评估模块是解决方案的一个简单的路径，最大限度地提高分辨率，光吞吐量和亮度的DLP高速可见家族。

特性

• 目标波长420nm到700nm,1位模式速率高达9,523Hz (DLPLCR65EVM, DLPLCR67EVM, DLPLCR90EVM)或16,100Hz (DLPLCR50XEVM)

• 显示超过WQXGA分辨率(2716 x 1600)的图像或视频(仅限DLPLCRC900DEVM)
  评估模块支持以下dmd:

• DLPLCR50XEVM - DLP500YX DMD，一种0.50英寸2xLVDS数字微镜装置(DMD)，包含2048 × 1080个微镜，5.4µm间距

• DLPLCR65EVM - DLP6500FYE DMD，一个0.65英寸2xLVDS数字微镜装置(DMD)，包含1920 x 1080个微镜，7.56µm间距

• DLPLCR67EVM - DLP670S DMD，一种0.67英寸2xLVDS数字微镜器件(DMD)，包含2716 x 1600个微镜，5.4µm间距
  DLPLCR90EVM - DLP9000 DMD, 0.9英寸2xLVDS数字微镜器件(DMD)，包含2560 x 1600个微镜，7.56µm间距

• DLPLCRC900DEVM -包含单个DLPC900 DMD控制器

• DLPLCRC900EVM -内置单个DLPC900 DMD控制器，显示高达1080P分辨率(1920 x 1080)的图像或视频

• DMD板带孔，安装方便

• 一根(DLPLCR65EVM)或两根(DLPLCR50XEVM, DLPLCR67EVM, DLPLCR90EVM) 12英寸弯曲电缆，用于工作台上DMD的灵活定位

• 可配置的I/O触发器同步相机，传感器，或其他外围设备(DLPLCRC900DEVM和DLPLCRC900EVM仅)

• USB 1.1, HDMI, I²C接口(仅DLPLCRC900DEVM和DLPLCRC900EVM)

• 基于usb的API和主机GUI(仅DLPLCRC900DEVM和DLPLCRC900EVM)

双DLPC900硬件组件

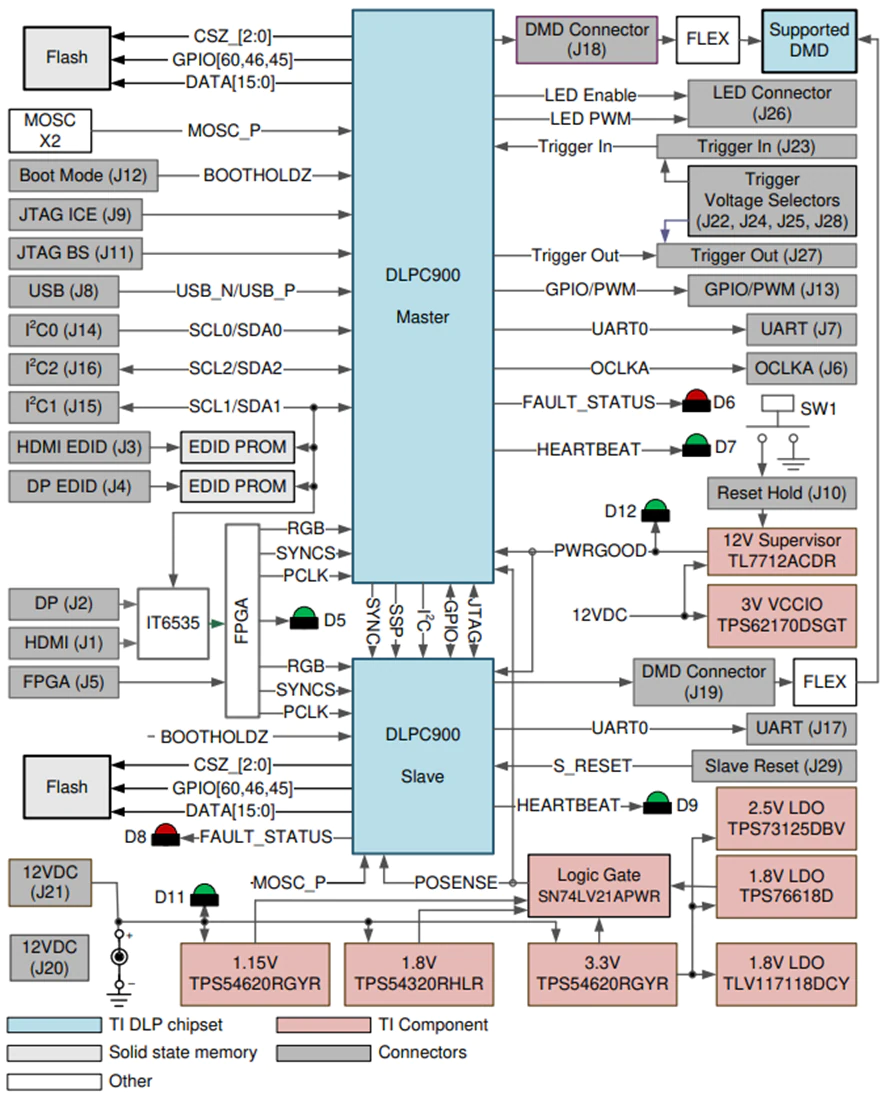

双DLPC900EVM框图
