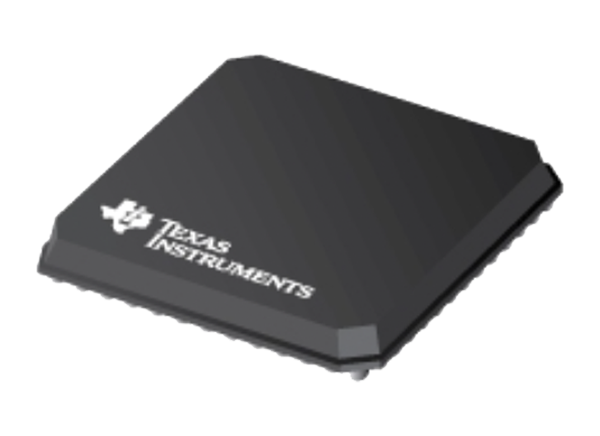

德州仪器TPS65951电源管理IC (PMIC)音频编解码器是一种用于移动蜂窝手机的电源管理IC，由锂离子，锂离子聚合物，或钴镍锰电池供电。该设备可以连接到应用程序处理器和/或调制解调器。这一优化的电源管理IC的设计，以支持特定的电源需求的OMAP处理器设备。德州仪器TPS65951包含几个buck转换器，低跌落(LDO)稳压器，一个电池充电器接口，和一系列其他功能和功能。TPS65951的音频部分是一个完整的音频模块，包含音频编解码器、数字滤波器、输入前置放大器和放大器，以及d类输出放大器。

特性

• 权力

• 三个高效降压转换器

• 10个时钟和外围设备的外部线性LDOs

• SmartReflex动态电压管理

• 音频

• 语音编解码器

• 15位线性编解码器(8和16kHz)

• 差分输入主麦克风和子麦克风

• 差分耳机麦克风输入

• 辅助/调频输入(单声道或立体声)

• 差分32欧姆扬声器和16欧姆耳机驱动器(D类外部前置驱动器)

• 8欧姆立体声d类驱动器

• 脉冲编码调制(PCM)和时分多工接口

• 接口

• 自动电平控制(ALC)

• 数字和模拟混合

• 16位线性音频立体声DAC (96kHz, 48kHz, 44.1kHz，和32kHz，和衍生物)

• 16位线性音频立体声ADC (48kHz, 44.1kHz, 32kHz和衍生)

• 汽车装备

• 充电器

• 锂离子，锂聚合物，钴镍锰充电器

• 备用电池充电器

• USB

• usb2.0 otg兼容HS收发器

• 12位ULPI

• USB电源(V(BUS) 5V CP)

• CEA-2011: OTG收发器接口规范

• CEA-936A: mini-USB模拟车套件接口规范

• 附加功能

• 两个外部LED的LED驱动电路

• RTC和保留模块

• HS集成电路(I(2)C)串行控制

• 热停机和热模检测

• 外部振动器(vibrator)控制

• 19 GPIO设备

• 0.8mm间距，169Pin, 12mm × 12mm封装
