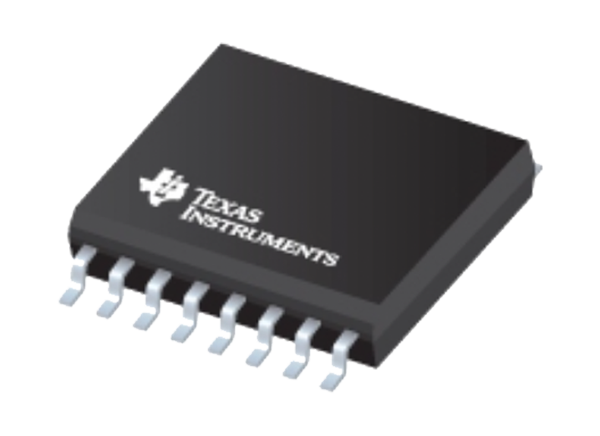

德州仪器UCC21710隔离门驱动器是一款电隔离单通道门驱动器，设计用于驱动高达1700V的SiC mosfet和igbt。它具有先进的集成保护，一流的动态性能和鲁棒性。UCC21710具有高达±10A的峰值源电流和汇电流。输入端与输出端采用SiO(2)电容隔离技术隔离，支持高达1.5kV(RMS)的工作电压，隔离屏障寿命超过40年，支持12.8kV(PK)的浪涌抗扰度，提供较低的部分对部分偏度，以及>

德州仪器UCC21710包括先进的保护功能，如快速过流和短路检测，分流电流传感支持，故障报告，有源米勒钳位，以及输入和输出侧电源UVLO，以优化SiC和IGBT开关行为和鲁棒性。隔离模拟PWM传感器可用于更容易的温度或电压传感，进一步增加驱动器的通用性，简化系统设计工作、尺寸和成本。

特性

• 5.7kV(RMS)单通道隔离栅极驱动器

• 驱动SiC mosfet和igbt高达2121V(pk)

• 33V最大输出驱动电压(VDD-VEE)

• ±10A驱动强度和分流输出

• 150 v / ns最低CMTI

• 4A内活动Miller钳

• 故障状态下400mA软关断

• 隔离模拟传感器与PWM输出

• 温度传感与NTC, PTC，或热二极管

• 高压直流或相电压

• 从RST/EN报警FLT过流和复位

• 快速启用/禁用RST/EN响应

• 拒绝<输入引脚上40ns噪声瞬态和脉冲

• 12V V(DD) UVLO, RDY电源良好

• 输入/输出具有过/欠射瞬态电压抗扰度高达5V

• 130ns(最大)传播延迟和30ns(最大)脉冲/部件倾斜

• SOIC-16 DW组件，漏电和间隙距离>8毫米

• 工作结温度-40°C至150°C

应用程序

• 工业马达驱动器

• 服务器电源、电信电源、工业电源

• 不间断电源(UPS)

• 太阳能逆变器

• 可再生能源存储转换器

原理框图
