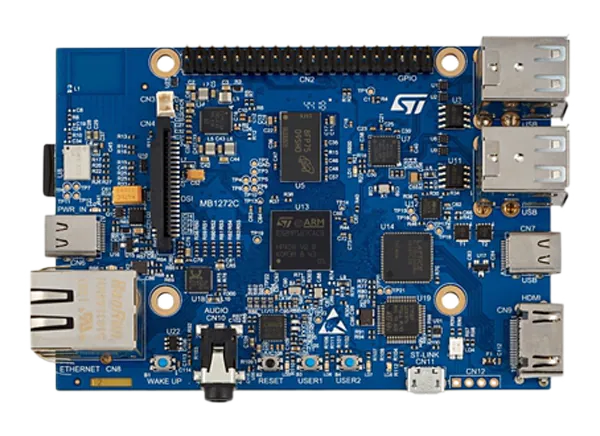

意法半导体STM32MP157A-DK1和STM32MP157C-DK2发现套件为评估STM32MP1系列微处理器的卓越性能提供了完整的解决方案。STM32MP1微处理器是基于Arm Cortex -A7 32位RISC核心的高性能双核处理器，工作频率可达800MHz。这些节能应用处理器旨在为高端可穿戴设备和其他低功耗嵌入式和消费类应用提供丰富的性能。

STM32MP157A-DK1和STM32MP157C-DK2 Discovery Kits利用了STM32MP1系列微处理器的能力，允许用户轻松地开发应用程序，使用STM32 MPU OpenSTLinux分发软件的主处理器和STM32CubeMP1软件的协处理器。

发现套件包括一个ST-LINK嵌入式调试工具，led，按钮，一个以太网1-Gbps连接器，一个USB Type-CTM OTG连接器，四个USB Type-A主机连接器，一个HDMI收发器，一个立体声耳机插孔与模拟麦克风，和一个microSD插槽。

为了扩展STM32MP157A-DK1和STM32MP157C-DK2发现套件的功能，两个GPIO扩展连接器也可用于ARDUINO 和Raspberry Pi 盾牌。

STM32MP157F-DK2发现套件还具有一个触摸屏液晶显示器和Wi-Fi 和蓝牙 低能耗(BLE)连接。

特性

• STM32MP157 Arm-Based Dual Cortex-A7 32位+ Cortex-M4 32位微处理器，TFBGA361封装

• 圣PMIC STPMIC1

• 4gb DDR3L 16位533MHz

• 符合IEEE-802.3ab标准的1 gbps以太网(RGMII)

• USB OTG HS

• 音频编解码器

• 4 x用户发光二极管

• 2 x用户按钮

• 重置按钮

• 唤醒按钮

• 5V, 3A USB - c型电源输入(不提供)

• 车载ST-LINK/V2-1调试器/程序员与USB重枚举能力，虚拟COM端口，和调试端口

• STM32CubeMP1和全主线开源Linux STM32 MPU OpenSTLinux分发软件和示例

• 支持多种集成开发环境(ide)，包括IAR 、Keil 和基于gcc的ide

• 板连接器:STM32MP157C-DK2只

• 480 x 800分辨率与LED背光

• MIPI DSI接口

• 电容式触控面板

• 4“TFT液晶

• wi - fi 802.11 b / g / n

• 蓝牙低功耗4.1

• 以太网RJ45

• 4x USB主机类型a

• USB c类型组成

• MIPI DSI

• HDMI

• 立体声耳机插孔，包括模拟麦克风输入

• MicroSD卡

• GPIO扩展连接器(Raspberry Pi屏蔽功能)

• ARDUINO Uno V3扩展连接器

文档

• 产品简短

• 用户指南

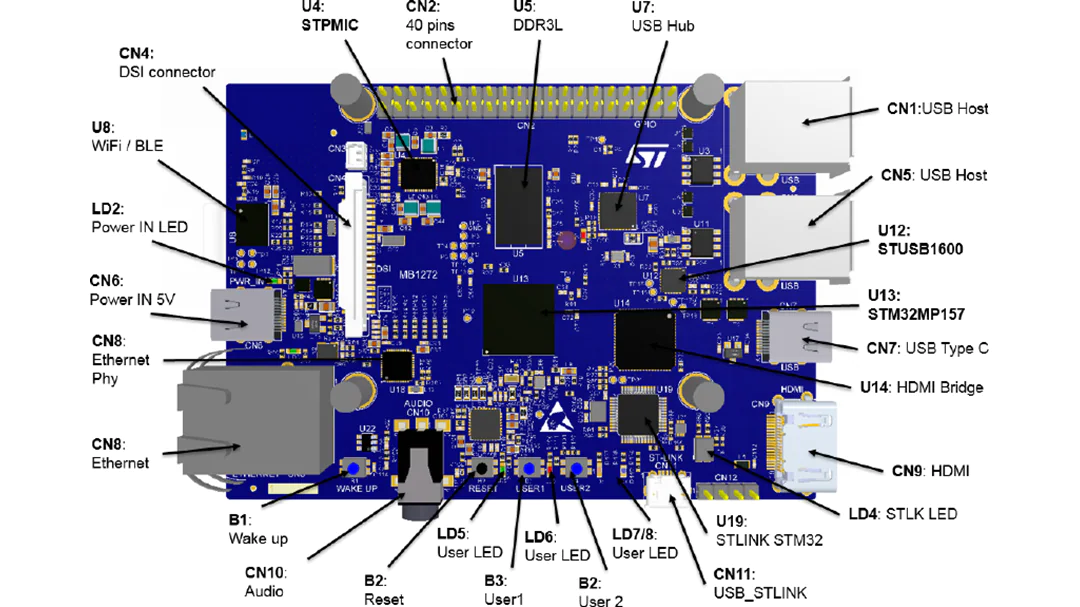

板布局(上)

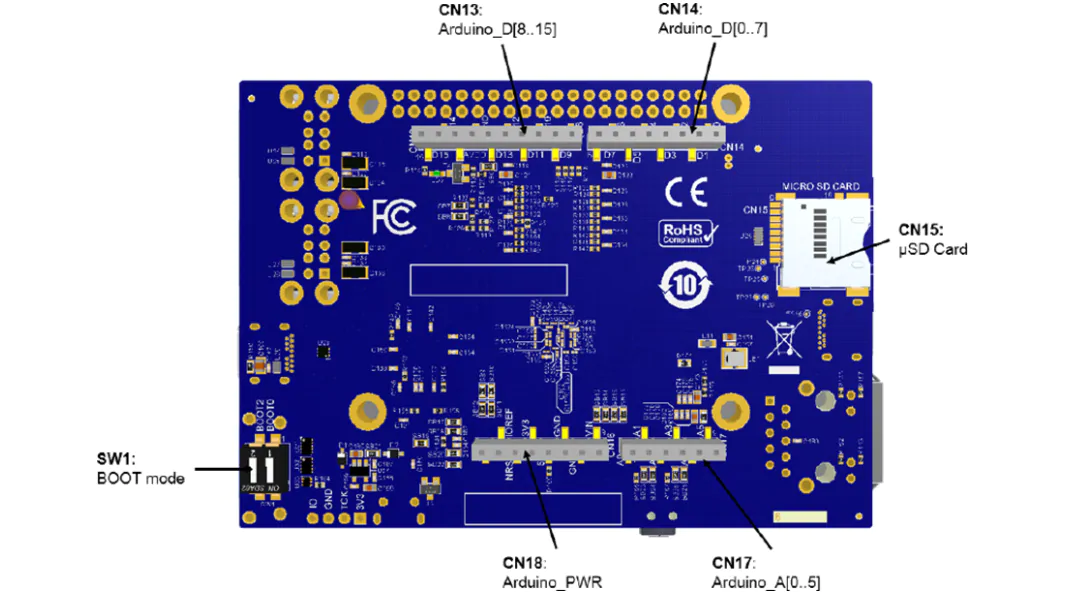

板布局(底部)

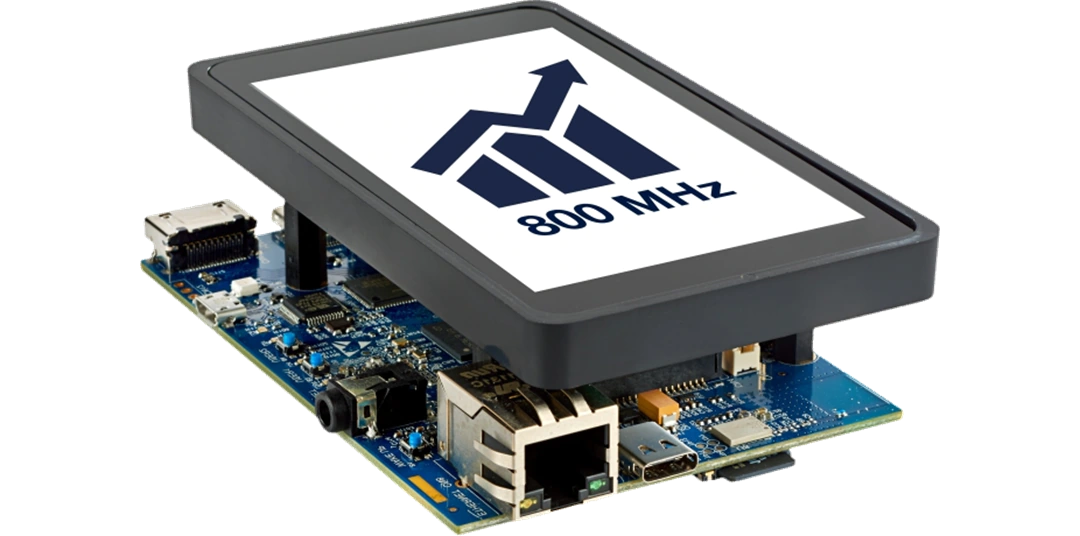

STM32MP157F-DK液晶显示

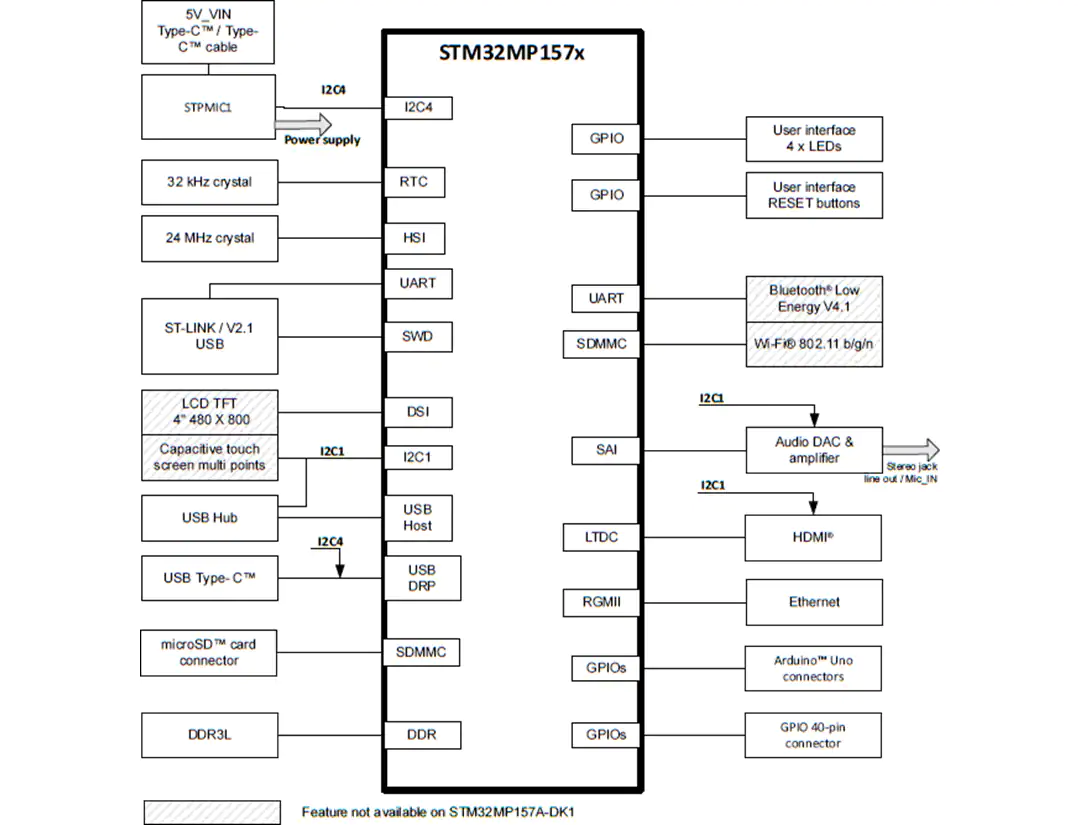

框图
