ams OSRAM AS5116 AEC-Q100轴上磁位置传感器是一种非接触传感器，可在360°的机械旋转中进行精确的角度测量。该传感器具有基于霍尔传感器技术的健壮架构，霍尔传感器技术可在全转旋转过程中测量磁通密度(Bz)的正交分量。AS5116磁位置传感器使用一个简单的双极磁铁旋转到封装的中心来测量角度。该磁铁可以放置在设备的上方或下方，绝对角度测量提供了磁铁的角度位置的即时指示。角度信息是通过缓冲的微分正弦和余弦电压提供的。该传感器具有高可靠性、耐用性、低输出噪声和高精度模拟输出。

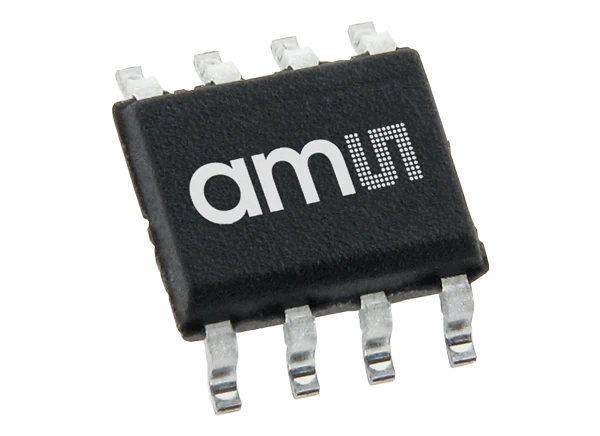

ams OSRAM AS5116轴上磁位置传感器在-40°C到+150°C的工作环境温度范围内，供电电压为5.0V或3.3V。8针SOIC封装有4.9mm x 6.0mm的占地面积，更容易集成到汽车系统板布局。AS5116符合AEC-Q100标准，适用于汽车应用。

特性

• AEC-Q100合格

• 准确的角度测量

• 非接触式角度管理

• 低输出噪声

• 高精度模拟输出

• 全差分缓冲正弦和余弦输出信号

• 安全关键应用程序的使能器

• 完全限定的汽车

• 系统成本低，不需要屏蔽

• 低固有INL

应用程序

• 换向电机转子角度的检测

• 电动助力转向系统

• 电动泵

• 传动系统中的执行机构

• 起动/发电机系统

• 其他360°角度测量解决方案

规范

• -40°C至150°C的工作温度范围

• -55°C至150°C的结温范围

• 150mW P(T)(总功耗)

• 17马电源电流

• 3.3V或5V供电电压

• 4.9mm x 6.0mm SOIC8封装

框图

引脚图
