Pimoroni PIM527 LED Matrices + Driver:Green是由一对LTP305 5 x 7 LED点阵和一个LED驱动器设计的。这些安装在一个突破花园，与I(2)C突破兼容。LED点阵分线板预制，无需微小焊接。这个分牌板是完美的读数，涉及两个数字或字母，如倒计时，百分比读数，或国家代码。点阵板也可以使用led来显示图形，就像一个微小的图形均衡器或一个非常小的南瓜令人毛骨悚然的发光眼睛。

LED点阵分线板可以直接连接到Pi的GPIO上，也可以通过包含标头的面包板连接。这个分线板也兼容无焊料的分线板花园，使它很容易使用几个不同的分线板在同一时间。点阵断接板具有反向极性保护，2个M2.5安装孔，兼容所有型号的树莓派。此分线板可在32.1mm x 20.8mm x 9.1mm尺寸。

特性

• IS31FL3730 LED矩阵驱动芯片

• 2个LTP-305绿色LED矩阵

• 2个M2.5安装孔

• I(2)C接口(默认地址:0x61)

• 3V到5V兼容

• 反极性保护

• 树莓派兼容pinout(引脚1、3、5、7和9)

• 兼容所有型号的树莓派

• 尺寸:32.1mm x 20.8mm x 9.1mm

 内容

• 微粒的突破

• 1个5个直角公头

• 1个5个直角母头

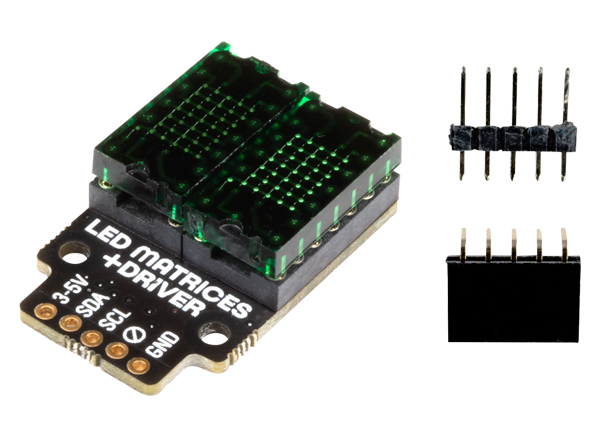

PIM527最高,底视图
