SparkFun Raspberry Pi Compute Module 4(CM4)是一个系统模块(SoM)包含处理器，内存，eMMC Flash，并支持电源电路。CM4的设计是基于树莓派4 (Raspberry Pi 4, Model b)的。关键特性包括高性能64位四核处理器，支持高达4K的分辨率，硬件视频解码高达4Kp60，以及高达8GB的RAM。此外，千兆以太网、USB 2.0、双摄像头接口和PCIe Gen 2x1接口也包括在内。可选的双频2.4/5.0GHz无线局域网和蓝牙5.0合并模块化符合认证。这使得树莓派计算模块4板被设计成最终产品，大大减少了合规测试，提高了成本和上市时间。

规范

• 形成因素:

• 55毫米×40毫米

• 处理器:

• Broadcom BCM2711四核Cortex-A72 (ARM v8) 64位SoC @ 1.5GHz

• 记忆:

• 1GB、2GB、4GB或8GB LPDDR4(视型号而定)

• 连通性:

• 可选无线局域网，2.4GHz, 5.0 ghz IEEE 802.11b/g/n/ac无线，蓝牙5.0,BLE板载和外置天线选项

• 板载千兆以太网PHY支持IEEE1588

• 1 × USB 2.0接口

• PCIe gen2x1接口

• 28 GPIO信号

• SD卡接口，用于SD卡或外部eMMC(仅用于没有eMMC的CM4变体)

• 视频:

• 双HDMI接口(最多支持4Kp60)

• 双路MIPI DSI显示接口

• 双车道MIPI CSI摄像接口

• 4车道MIPI DSI显示接口

• 4车道MIPI CSI摄像接口

• 多媒体:

• H.265 kp60解码(4);H.264 (1080p60解码，1080p30编码);OpenGL ES 3.0图形

• 5V直流输入电源

• -20°C至85°C的工作温度范围

• 生产生命周期:

• 树莓派计算模块4至少会持续生产到2028年1月

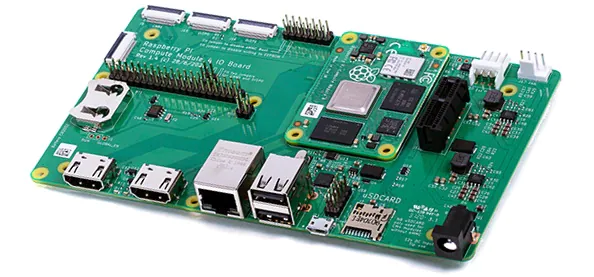

Raspberry Pi Compute Module 4 I/O板

Raspberry Pi Compute Module 4 IO板是树莓派计算模块4的配套板(单独提供)。此板设计用于作为计算模块4的开发系统和集成到最终产品的嵌入式板。IO板允许用户使用现成的部件(如HATs和PCIe卡)快速创建系统，这些部件可能包括NVMe、SATA、网络或USB。

Raspberry Pi Compute Module 4 IO板包括5v和12v电源连接器和2个USB 2.0连接器，以及两个额外连接器的头。机载实时时钟与备用电池提供唤醒计算模块4的能力。这个板还提供了一个很好的方法来使用计算模块4来原型系统。
