Axiomtek MVS100-323-FL迷你机器视觉系统由Intel Atom x5-E3940处理器提供动力。MVS100-323-FL系统提供两个IEEE802.3af GbE LAN端口(PoE)，为千兆摄像机提供独立的带宽容量和电源。

Axiomtek MVS100-323-FL迷你机器视觉系统通过软件集成集成了照明控制器，具有频闪模式和触发模式，支持各种类型的led。此外，超紧凑的视觉系统具有实时的视觉I/O相机触发，以确保高质量的图像捕捉。

一套隔离数字I/O通道使MVS100-323-FL迷你机器视觉系统能够控制不同的设备，如机器人和气动执行器进行对象分类。

特性

• 集成实时视觉I/O

• 2-Ch触发输入

• 2-Ch触发输出

• 2通道LED照明控制

• 4-Ch孤立戴奥

• -10°C至+55°C的工作温度范围

• 支持相机接口

• 2个IEEE802.3af GbE以太网接口(PoE)

• 电源输入24VDC

• 支持TPM 2.0功能

 内容

• 1 x mvs100 - 323 fl

• 1 x螺丝包

• 3 x终端块

• 1 x的导轨工具包

规范

• 挤压铝和重型钢，IP40结构

• Intel 凌动 x5-E3940处理器

• 1个DDR3L SO-DIMM，最大8GB系统内存

• 系统I / O

• 1 x电源开关

• 1个3脚端子排(电源输入)

• 1x 10/100/1000Mbps以太网(Intel i211-AT)

• 1 x RS-232/422/485

• 2 × USB 3.2 Gen1

• 1 x HDMI

• 1 x VGA

• 1x内置USB接口(可选)

• 视觉的I / O

• 2路触发输入(干接点或湿接点，sink/source类型，输入范围0 ~ 30V)

• 2路触发输出(sink型，集电极开路，输出范围0 ~ 30V，最大100mA /Ch)

• 2通道LED照明控制(最大12V/24V。0.5每Ch)

• 2路隔离DI(干接点或湿接点，汇/源类型，输入范围0 ~ 30V)

• 2通道隔离DO (sink型，集电极开路，电源电压5-30V，最大100mA /Ch)

• 可编程中断函数

• 2个IEEE802.3af GbE LAN接口(PoE, Intel i210-AT，兼容IEEE802.3af，总最大。功率输出20W)摄像头接口

• 1个全尺寸PCI express mini卡插槽(mSATA信号)存储

• 系统指标

• 1 x功率LED

• 1 x HDD领导

• 2个PoE电源LED

• 电源输入

• ATX /在类型

• 24伏直流电输入±10%

• 工作温度-10°C至+55°C(+14°F至+131°F)

• 存储温度-20°C至+80°C(-4°F至+176°F)

• 10% ~ 95%，无凝露湿度

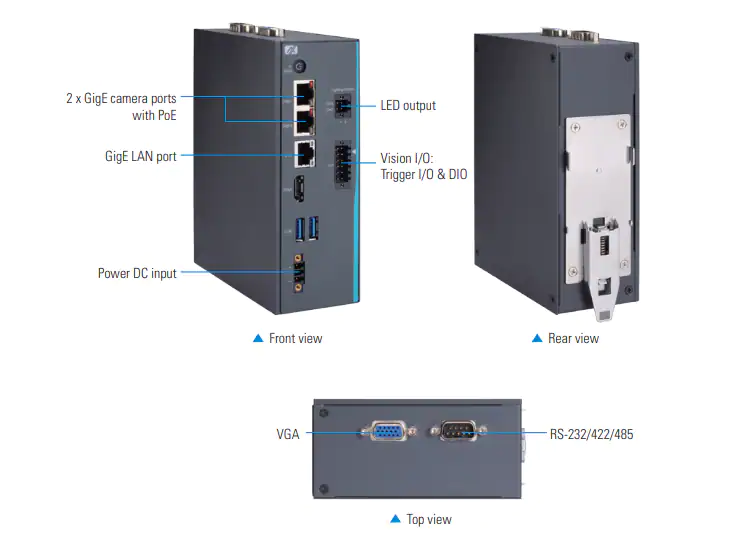

布局

尺寸

53.2毫米(2.09 ")(W) x 155毫米(6.1“)(H) x 110.3毫米(4.34 ")(D)
